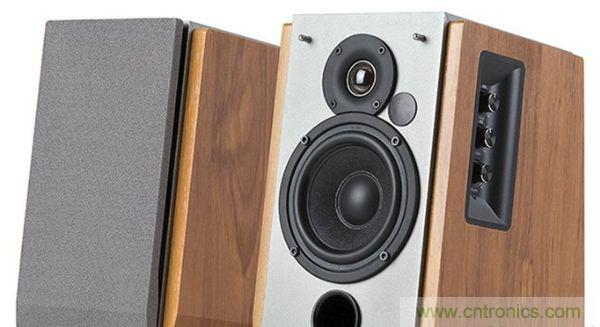

先看看漫步者有源音箱的實物圖。

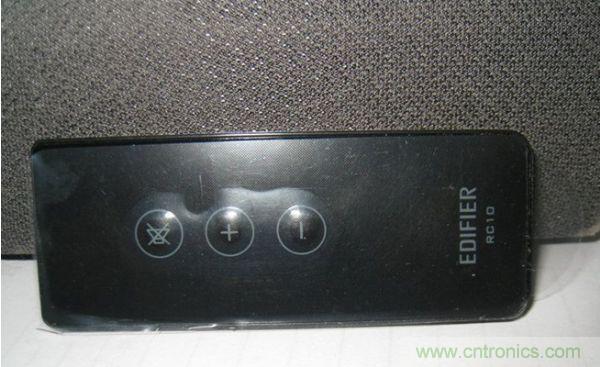

有一個簡單的遙控器
梯形箱體梯形箱體

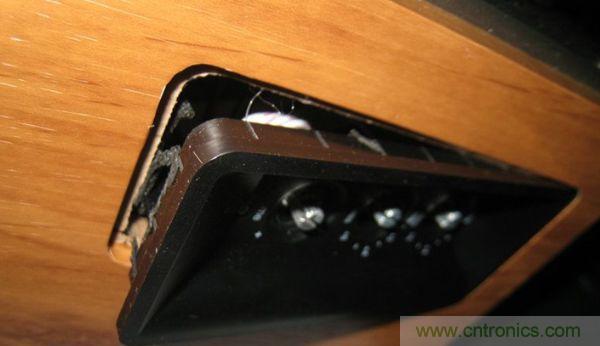

聲音調節在側面
[page]

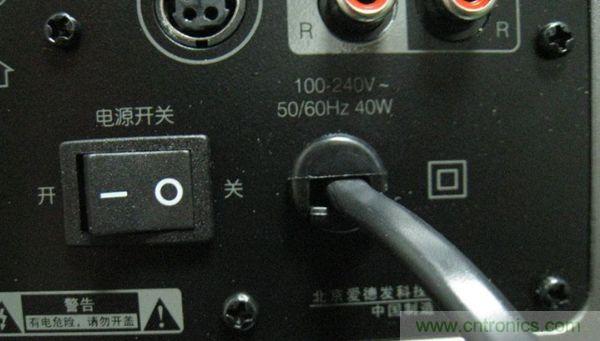

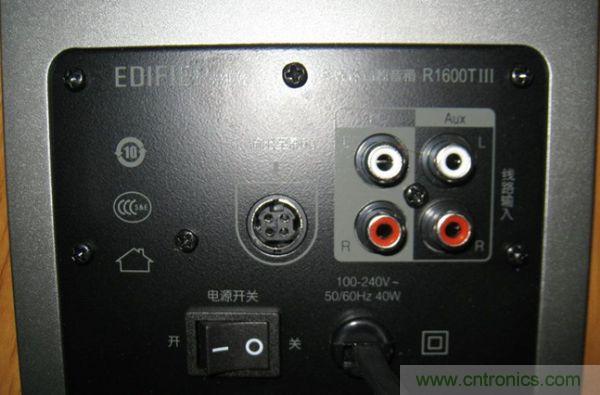

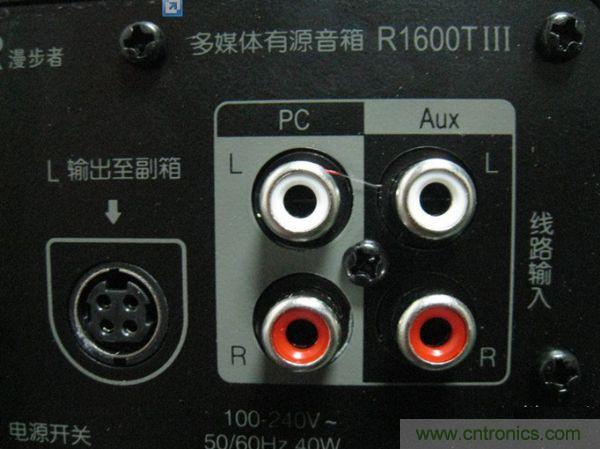

背板

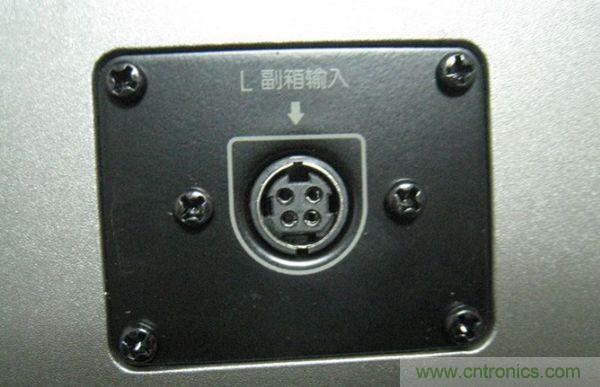

R1600TIII采用極具HIFI味道的新型平衡針腳連接方式，將信號傳輸中損耗減少到最低，同時也滿足了消費者對音箱線材的苛刻要求。
喇叭單元
[page]

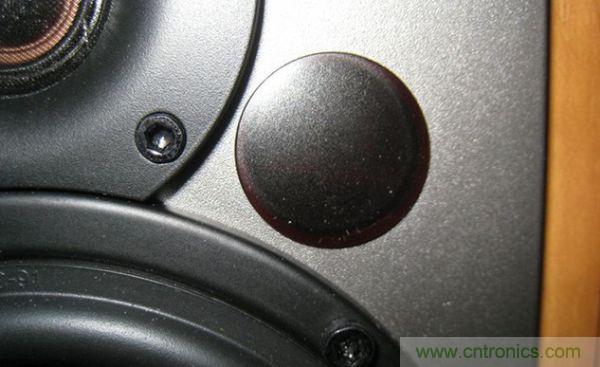

遙控接受頭
[page]
高低音是用電位器，主音量是無級調節的。
R1600TIII采用Nomex復合材料制成的全新4英寸低頻揚聲器，并運用數字式電子分頻設計，搭配不規則音箱箱體，令聲音還原得精準細膩而不失豐滿厚實。
[page]

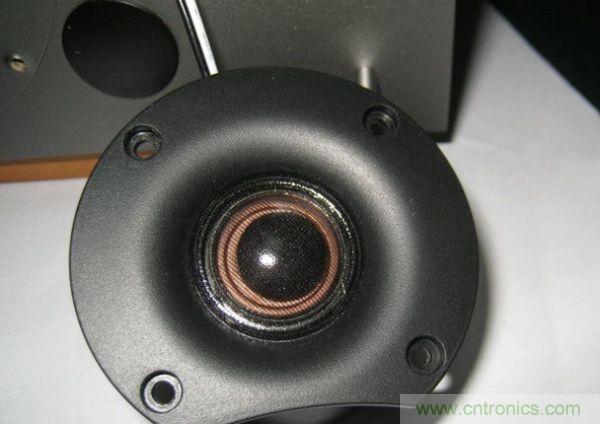

絲絹膜高音揚聲器在主流的高音揚聲器振膜材質中，絲絹膜有著其他振膜所缺少的柔和感和細膩度，且解析力和瞬態表現在經過獨特的處理后也不輸金屬振膜，另外還消除了金屬振膜聽覺上的毛刺感和疲勞感。
[page]
功放板

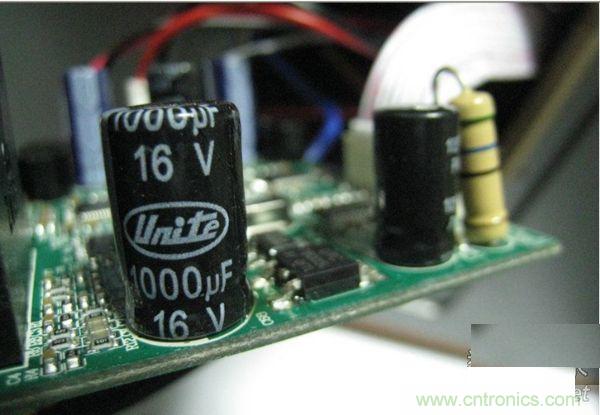

電解電容
左邊是連接高音，中間是電源，右邊是低音連接。
[page]
DSP數字音頻架構的電子分頻技術

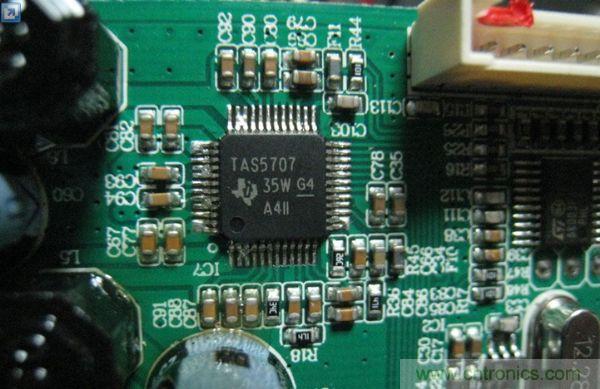

德州儀器TAS5707是用于驅動立體聲橋接揚聲器20瓦,高效率,數字音頻功率放大器。TAS5707經營一個384 kHz的開關速度和352 kHz的開關頻率,取決于輸入采樣率之間的PWM載波。過采樣與第四階噪聲整形相結合,提供了一個扁平的本底噪聲和優異的動態范圍從20 Hz至20 kHz。

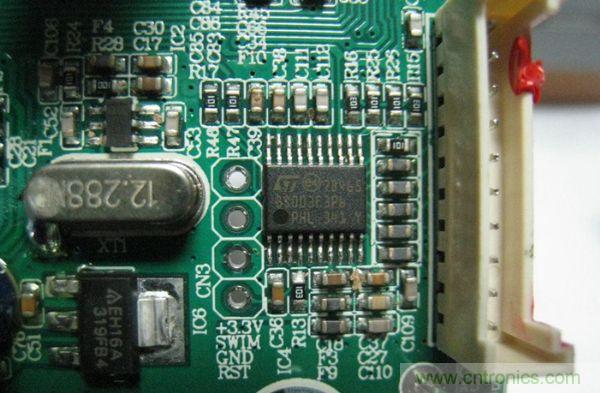

用單片機控制音量的。
每一個聲道用一片TAS5707
[page]
德州儀器PCM1808 具有單端輸入的 99dB SNR 立體聲 ADC。
3.3V 5V穩壓。

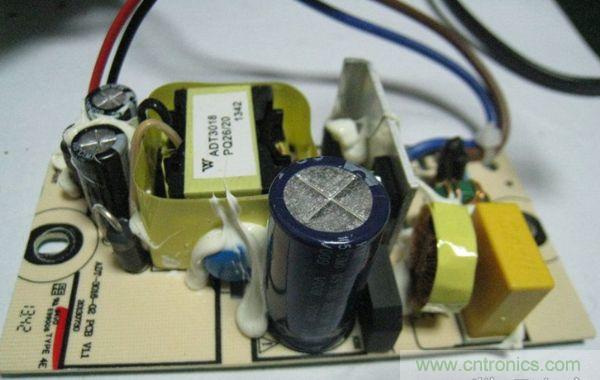

最后是開關電源部分了。

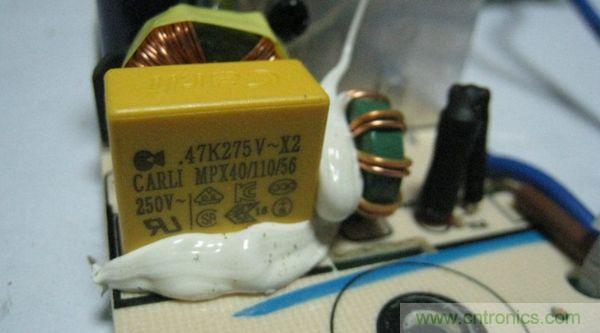

有用防火膠隔離。
[page]

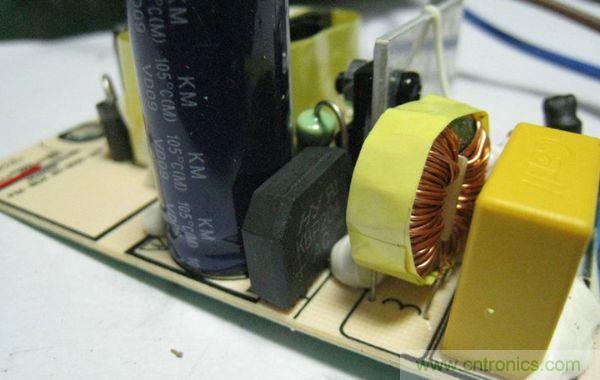

橋式整流
400V的電容
[page]

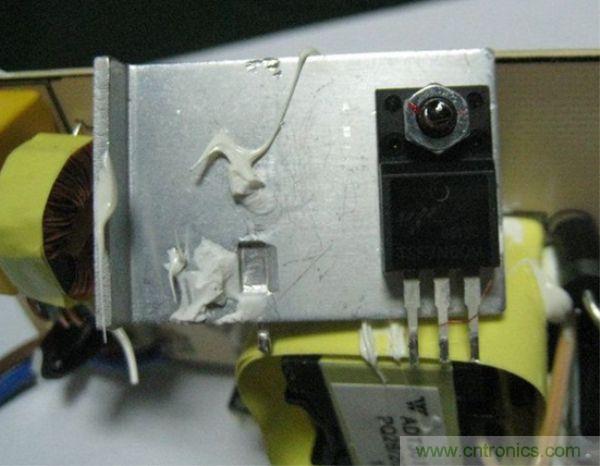

開關管有散熱片

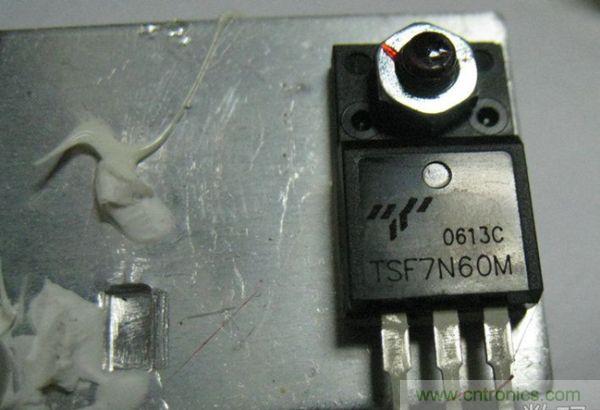

場效應管7N60

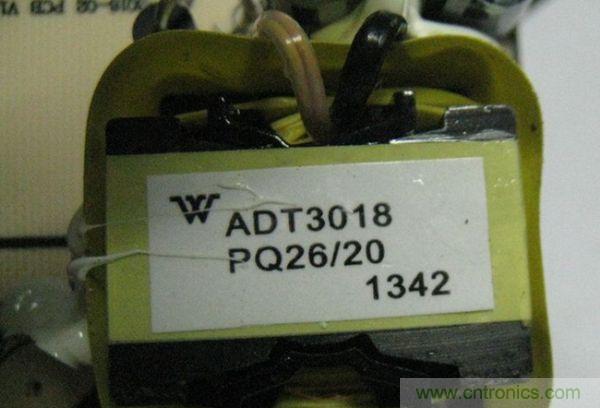

高頻變壓器
[page]
快恢復二極管

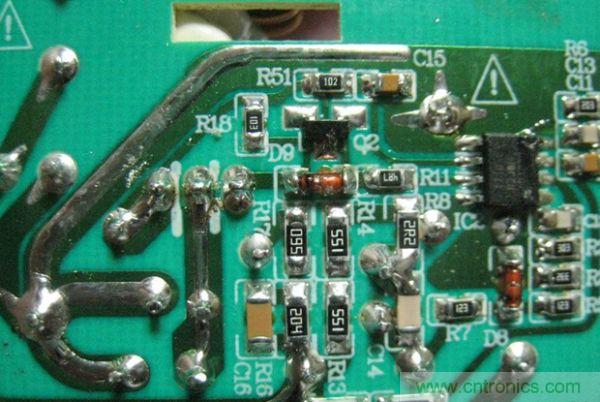

背面還有貼片元件
