升壓電路屬于開關型電路，最關心的就是輸入MOS開關管電流、輸出升壓值、升壓輸出電流或者輸出功率以及效率。70W以下內置MOS管單片芯片DC-DC升壓集成電路已經很成熟。但是針對不同應用領域相對應最適合的產品，或者在有限的應用條件下性能最優化還是值得研究的課題。比如市面SOT23封裝的DC-DC升壓IC從3.7V升壓到12V，電壓夠但是電流不夠；SOP8封裝的DC-DC升壓IC內置開關管電流做到5A,但升壓只能到9V，應用有局限性。



深圳市永阜康科技有限公司針對升壓值13V以下的DC-DC升壓應用需求，推廣一款集成10A開關管的12.8V輸出、大電流非同步DC-DC升壓IC：HT7180。HT7180采用獨到的電路研發技術以及先進的半導體工藝制程，基于SOP8封裝，工作效率高達90%以上，無需外加散熱器，3.7V輸入升壓到12V，可穩定輸出2A電流。



1. HT7180概述 HT7180是一款高功率非同步升壓轉換器，集成 22mΩ功率開關管，為便攜式系統提供高效的小尺寸解決方案。HT7180具有2.7V至12V寬輸入電壓范圍，可為采用單節或兩節鋰電池的應用提供支持。該器件具備10A開關電流能力，并且能夠提供高達12.8V的輸出電壓。 HT7180還支持可編程的軟啟動，以及可調節的 開關峰值電流限制。 HT7180還支持兩種不同的 tr/tf，以適應不同的EMI和效率需求。 此外，該器件還提供有13V輸出過壓保護、和熱關斷保護。



2. HT7180特點



輸入電壓范圍：2.7V-12V



輸出電壓范圍：最高12.8V



固定開關頻率：500kHz



高轉換效率：



    94% (VIN = 7.2V, VOUT=9.3V, IOUT =1.5A)



    90% (VIN = 7.2V, VOUT=9.3V, IOUT =6A)



    93% (VIN = 7.2V, VOUT=12V, IOUT =1.5A)



    89% (VIN = 7.2V, VOUT=12V, IOUT =4.5A)



    89% (VIN = 3.6V, VOUT=12V, IOUT =1A)



    82% (VIN = 3.6V, VOUT=12V, IOUT =2A)



低關斷功耗，關斷電流1uA



支持兩種tr/tf模式，應對EMI挑戰



可編程軟啟動



輸出過壓 (13V)、熱關斷等保護



eSOP8L-PP無鉛封裝



3. HT7180應用場合



拉桿音箱、便攜式音箱、無線音箱



充電設備、移動電源、USB TYPE-C 電源傳輸



平板電腦，筆記本電腦 ?POS機終



4.典型應用參數



HT7180應用于單節鋰電池升壓、雙節鋰電池升壓典型參數如下：



單節鋰電池3.7V應用升壓到9V/3A/27W。



單節鋰電池3.7V應用升壓到12V/2A/24W。



雙節鋰電池7.4V應用升壓到10V/6A/60W。



雙節鋰電池7.4V應用升壓到12V/5A/60W。

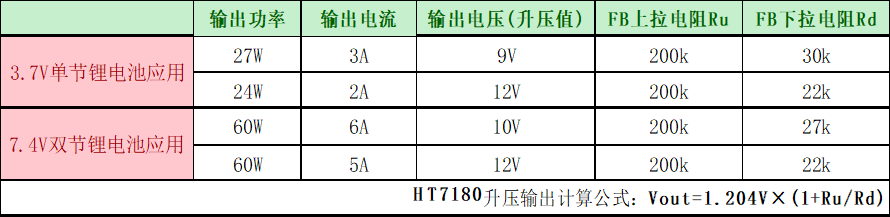

單節/雙節鋰電池應用升壓輸出電壓/電流/功率以及對應FB管腳設置電阻值：





5. HT7180應用信息



(1). HT7180腳位圖

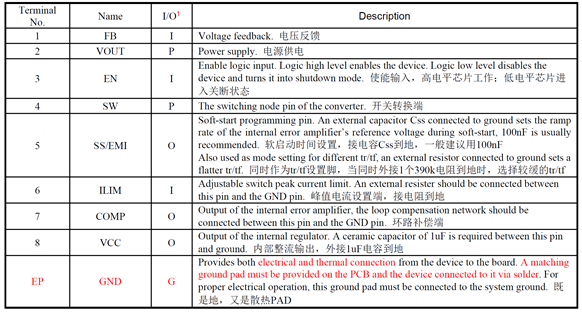

(2). HT7180管腳說明

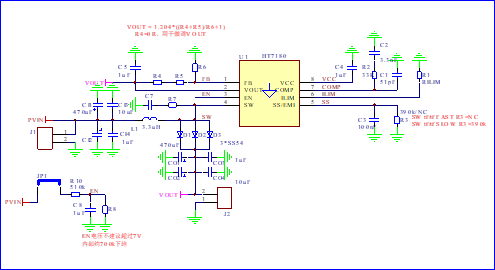

(3). HT7180  DEMO板原理圖





(4). HT7180 DEMO板PCB頂層設計圖





(5). HT7180 DEMO板PCB底層設計圖

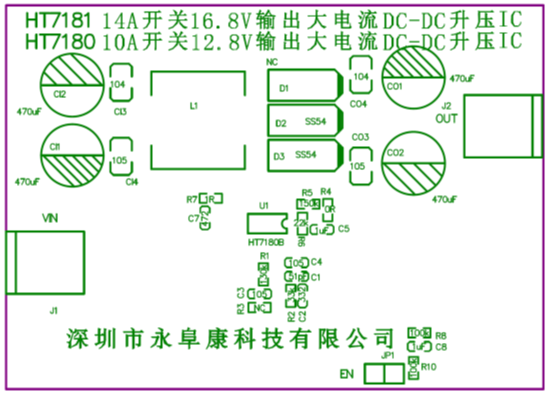

(6). HT7180 DEMO板貼片圖





(7). HT7180 DEMO板物料清單

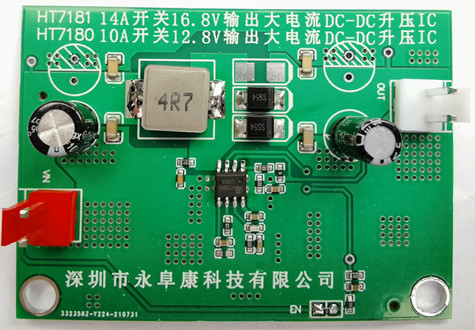

(8). HT7180 DEMO板實物圖
