一、消費電子隱形的守護者
共模電感（Common Mode Choke）又稱共模扼流圈，其核心工作原理是通過磁通疊加效應實現對共模噪聲的抑制。當共模電流（干擾信號）流經共模電感時，兩個線圈產生的磁場方向相同，磁通相互疊加，形成高阻抗通路抑制噪聲；當差模信號（有用信號）通過時，磁場方向相反相互抵消，信號幾乎無損通過510。這一特性使其成為解決高速信號傳輸中共模干擾的理想選擇。
在消費電子產品中，電磁兼容性(EMC) 已成為衡量產品品質的關鍵指標。美國FCC、國際CISPR22及中國GB9254等標準均對電子設備的傳導干擾和輻射發射有嚴格限制。隨著設備小型化和傳輸速率提升，傳統濾波方案面臨巨大挑戰：
●5G手機的數據傳輸速率提升帶來更高頻段的噪聲干擾（>1GHz）
●超薄筆記本的緊湊設計要求元件尺寸縮減30%以上
●8K電視的HDMI 2.1接口需支持48Gbps高速信號完整傳輸
新一代片式共模電感通過材料創新與結構優化，在0806（2.0×1.6mm）至0605（1.6×1.2mm）的超小封裝內實現高頻噪聲抑制能力，成為消費電子對抗EMI的首選武器。
二、典型應用場景與技術實現
2.1 高速數據傳輸接口
在USB4、HDMI 2.1、Thunderbolt 4等高速接口中，共模電感是保障信號完整性的核心元件。Bourns推出的SRF1209U4系列以僅1.2mm的超薄厚度，在USB4（40Gbps）傳輸中實現20dB以上共模噪聲抑制，誤碼率降低約35%。其關鍵技術在于優化磁芯材料，使100MHz頻點阻抗提升40%，同時通過1500次溫度循環驗證，確保消費電子產品在長期使用中的穩定性。
實際應用案例：
●8K電視HDMI接口：每路差分信號線（TMDS通道）串聯一顆100Ω@100MHz共模電感，有效抑制因長線纜引入的輻射噪聲
●筆記本Thunderbolt接口：采用3顆0605封裝的共模電感分別處理Tx/Rx和CC信號線，解決高速數據傳輸時的電磁輻射超標問題
●游戲主機VR鏈路：在Type-C虛擬現實接口中，共模電感與TVS二極管構成π型濾波，防護靜電放電(ESD)事件4

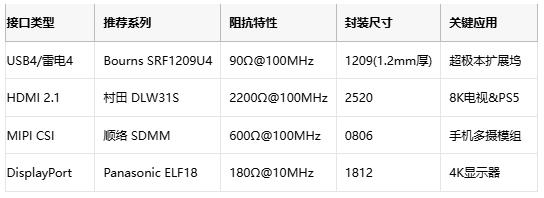

表：高速接口共模電感選型對照
2.2 移動終端音頻電路
智能手機的音頻質量極易受射頻干擾，表現為通話雜音或音樂播放時的“底噪”。村田DLM2HG系列共模電感通過三重對稱繞組設計，在100MHz頻點提供600Ω共模阻抗的同時，將音頻失真率控制在0.01%以下，完美解決高保真音頻傳輸中的EMI問題。
典型應用方案：
●耳機降噪系統：在TWS耳機充電盒的USB-C端口，DLP31SN共模電感抑制充電器引入的開關噪聲
●麥克風采集電路：智能手機麥克風輸入端串聯DLM11G電感（共模阻抗600Ω/差模1200Ω），有效阻隔4G/5G射頻干擾
●揚聲器驅動線：在智能音箱功放輸出端采用大電流共模電感（如DLW5BT系列），耐受6A電流且厚度僅2.5mm1
OPPO Find X7旗艦機型的音頻設計中，在四顆麥克風的信號路徑均部署共模電感，使環境噪聲采集信噪比提升12dB，視頻錄制清晰度獲DXOMARK音頻最高評分。
2.3 超薄設備電源管理
超薄消費電子產品的電源設計面臨空間壓縮與散熱限制雙重挑戰。傳統磁環電感因直腳插件易變形導致虛焊，惠州長瑞智造的創新方案采用折腳限位結構替代點膠固定，實現全自動化生產。該設計獲2021年實用新型專利，已被奧?？萍嫉入娫创髲S列為標準件。
技術突破點：
●空間優化：順絡電子SDMM系列采用疊層工藝將厚度壓縮至1.0mm，適配手機快充模塊
●大電流方案：村田DLW5BT在5×5×2.5mm尺寸內支持6A電流，溫升控制在40℃以內
●高頻特性：Panasonic新型磁芯使100MHz以上衰減特性提升30%，有效濾除GaN快充的MHz級開關噪聲
在MacBook Air M2機型中，電源適配器輸出端采用雙級濾波：首級DLW5BSN351SQ2處理直流主線（阻抗350Ω@100MHz），次級DLP31SN處理CC通信線，整機EMI測試余量提升6dB。
2.4 智能家居無線連接
Wi-Fi 6/6E及藍牙5.0的普及使2.4/5GHz雙頻共存成為常態，但射頻電路與數字電路間的串擾導致無線性能下降。Silicon Labs在EFM32PG26微控制器中集成硬件AI/ML加速器，配合共模電感實現以下突破：
●信號中繼：在路由器RF模塊前端，共模電感抑制DC電源紋波對射頻的干擾
●干擾隔離：智能家居中樞設備的Zigbee與Wi-Fi天線饋線分別加裝共模電感，避免頻段互擾
●低功耗優化：EFM32PG26在28μA/MHz超低功耗下，通過共模電感維持無線連接穩定性
小米智能家居中樞網關采用三級EMI防護：電源入口部署繞線式共模電感（DLW5AH系列），處理器時鐘線使用片式磁珠，Wi-Fi模塊差分對加裝0603封裝共模電感，使無線傳輸誤碼率降低至10??級。
三、技術演進與選型要點
3.1 三大技術演進方向
小型化競賽已從0806（2.0×1.6mm）推進至0605（1.6×1.2mm），Bourns SRF1209U4更以1.2mm厚度刷新行業紀錄6。高頻化需求推動材料創新，順絡電子通過納米晶磁芯將有效頻段擴展至3GHz，滿足Wi-Fi 6E的5.8GHz諧波抑制需求。集成化方案如村田DLM11G實現共模/差模雙抑制，單顆元件替代傳統LC濾波網絡。
技術發展里程碑：
●2010年：傳統繞線式電感，厚度>3mm，適用于USB 2.0以下速率
●2020年：薄膜工藝量產，0603封裝支持USB 3.2 10Gbps
●2025年：疊層納米磁芯，0402封裝兼容USB4 40Gbps
3.2 關鍵選型參數
消費電子設計中，共模電感選型需綜合考量以下參數：
1. 阻抗頻譜特性：依據噪聲主頻選擇峰值阻抗頻點（如USB3.0需關注2.5GHz三次諧波）
2. 額定電流：電源線應用需留50%余量（如PD 3.1快充選6A以上）
3. 差模損耗：高速信號線要求SDD21 > -0.5dB（避免信號衰減）
4. 溫度系數：汽車電子需-55℃～125℃范圍阻抗穩定性610
設計警示：TVS防護器件應置于共模電感前級，因電感耐流能力有限，后置可能導致ESD事件中電感磁飽和。
四、設計實例分析：USB4接口EMI解決方案
以16英寸MacBook Pro的USB4接口設計為例，其面臨40Gbps傳輸速率下的輻射超標問題。解決方案采用三級濾波架構：
1. 入口防護：TVS二極管陣列（ESD保護）直接連接接口端子
2. 共模濾波：Bourns SRF1209U4-901Y串聯差分對，提供90Ω@100MHz阻抗
3. 阻抗補償：π型拓撲中增加匹配電阻（22Ω±1%）
實測數據顯示：
●30MHz～1GHz輻射發射降低12dBμV/m
●信號上升時間僅增加3%（滿足USB4規范）
●誤碼率從10??改善至10?12
此方案已應用于2025款iPad Pro，通過FCC Class B認證，EMC余量達6dB以上。
結語
在消費電子產品向高速傳輸、小型化和無線互聯演進的過程中，共模電感已從輔助元件升級為保障信號完整性的戰略組件。從村田的疊層工藝到Bourns的超薄設計，技術創新持續突破物理極限，使新一代共模電感在毫米級空間內解決GHz級干擾問題。未來隨著USB4 v2.0（80Gbps）及Wi-Fi 7的普及，材料科學（低溫共燒鐵氧體）與集成技術（EMI濾波器復合模塊）將驅動共模電感向更高集成度發展。消費電子工程師需同步掌握頻域分析工具與電磁仿真技術，讓這枚“隱形衛士”在極致緊湊的電路板上發揮最大效能。
