旁路電容是指，能夠將高低頻電流參雜交流電中的高頻過濾出來的電容，簡單來說，旁路電容就是將電路輸入信號中的高頻噪聲作為了過濾對象。

高頻旁路電容

合適的擺放位置對于高頻電容（0.001~0.1低電感陶瓷電容）來說很重要。設計者必須減小電容到器件電源管腳的導線長度，以減小電感。這個路徑包括流經地平面或電源平面（Vccint/Vccio）的路徑，在這些銅箔平面上，每英寸的電感大約1nH。旁路電容的過孔必須直接穿到地層，Vccint或Vccio層。

需要注意的是，導線（trace）、過孔（via）和焊盤（pad）都將影響寄生電感。

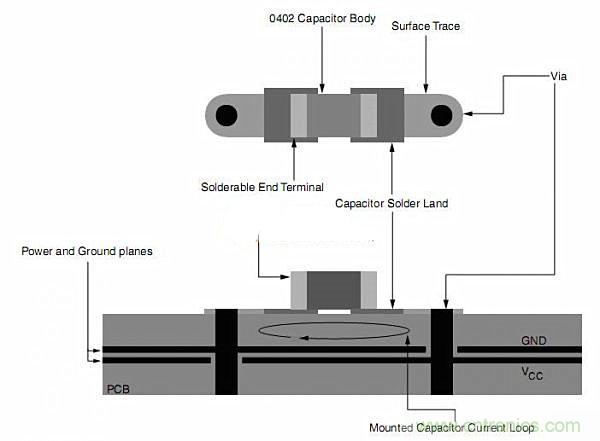

如圖1所示，通過縮短連接跡線，可以最大限度地縮小這個環的尺寸，從而降低電感。通過縮短電流經過的通孔的長度，也可以最大限度地縮小這個環的尺寸，從而降低電感。

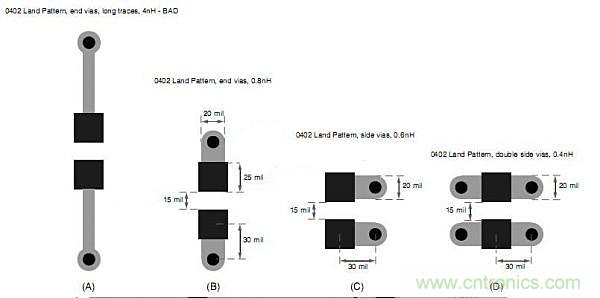

如圖2所示，在可能的情況下，應當不使用連接跡線（圖A）——通孔應當平接至焊區（圖B）。此外，連接跡線應當盡可能寬?？梢詫⑼字糜陔娙莺竻^的側面（圖C），或者使通孔的數量翻倍（圖D），進一步改善貼裝電感。

中頻/低頻旁路電容

其他種類的電容（47~100uF中頻電容、470~3300uF低頻電容）都是這些尺寸比較大的電容，它們能放在板子的任何地方，但無論如何都要盡可能靠近芯片器件。
總的來說，高頻的旁路電容和管教之間的距離應該保持在1cm之內，而這些管腳中的中頻電容必須與管腳保持小于3cm的距離。
