大家也可以在這基礎上改造，讓你的圣誕禮物與眾不同！
●電烙鐵
●斜嘴鉗
●鑷子（可選，推薦）
●萬用表（可選）

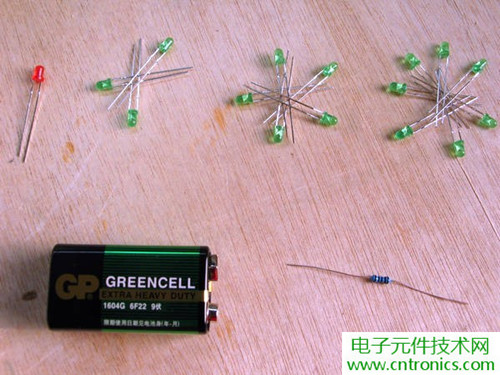

○紅色LED1個
○綠色LED15個（3個一堆、5個一堆、7個一堆）
○焊錫絲
○9V電池（方形的那種，還是很容易找到的）
○100Ω電阻（可選）
[page]

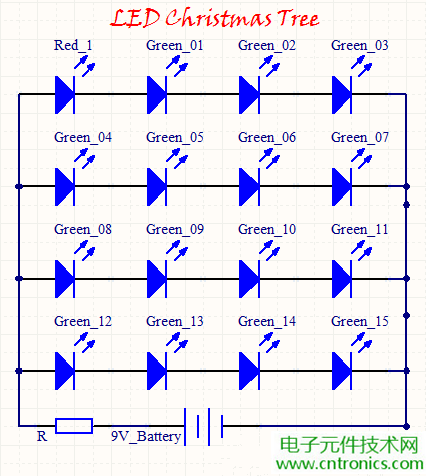

2 DIY LED圣誕樹原理圖

夠簡單吧：4個串聯的LED為一組，4組同時并聯到電池的兩極即可。電池左邊的電阻起保護LED的作用。

實測點亮一個圖中的LED小燈最少需要1.6V的電壓，承受2.1V電壓時都還能正常發光。新的9V碳性電池輸出電壓為10V，理論上每個小燈承受2.5V電壓。但實際上在電池上并聯了4組LED之后，新電池的工作電壓下降到了8.6V,所以平攤到每個LED上也就2.1V左右。

3 制作LED圣誕樹

制作圣誕樹的每一層按照電路圖，16個LED按如下方法分為四組，每組內部小燈串聯，組與組之間并聯，同時和電源并聯。 [page]

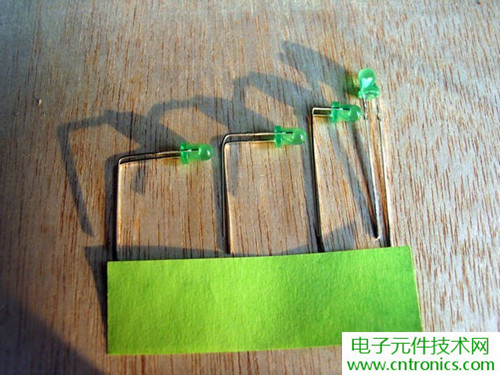

把綠色的LED管腳彎成3種不同的形狀，從左到右依次為：第四層（7個）、第三層（5個）、第二層（3個）以及第一層（1個，應為紅色LED），然后用烙鐵按照4個一組把LED串聯焊接起來。（PS：LED是有正負極的，不要接反了）
第四層為綠色LED09~15，其中12~15為一組，09~11和第三層的08合為一組。注意中間是分開的，左邊四個連在一起，右邊3個連在一起。
第三層為綠色LED04~08，其中04~07為一組。注意有一個LED和其他四個是分開的。
第二層，注意3個LED雖然排成了一個三角形，但實際上沒有相互連結，是有一個正極一個負極的。 [page]
將紅色LED焊接到第二層上，將第三層的08焊接到第四層的09~11上。

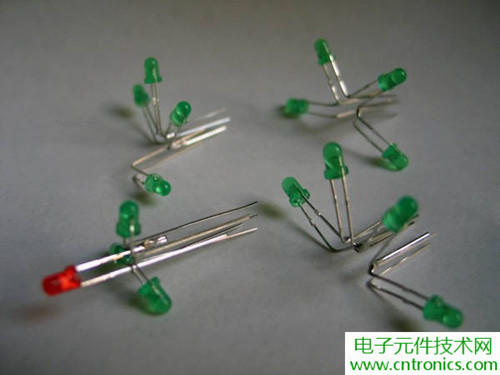

現在一共得到了4組串聯的LED。

4 讓圣誕樹長大吧

將剛才得到的4組串聯LED并聯起來即可。

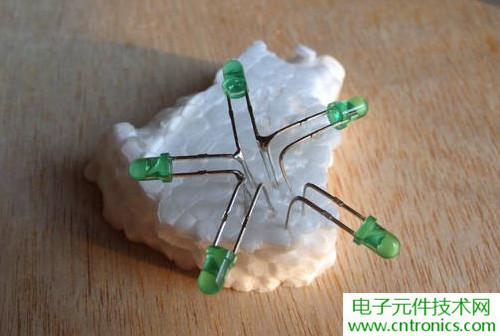

第四層完成。 [page]

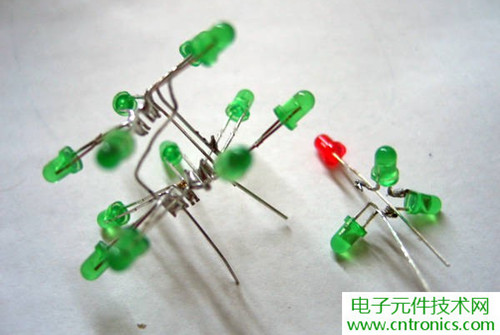

第三層和第四層完成。

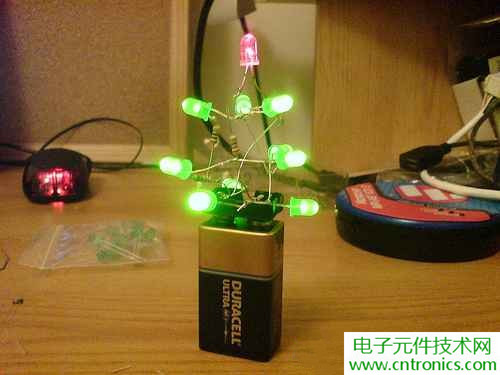

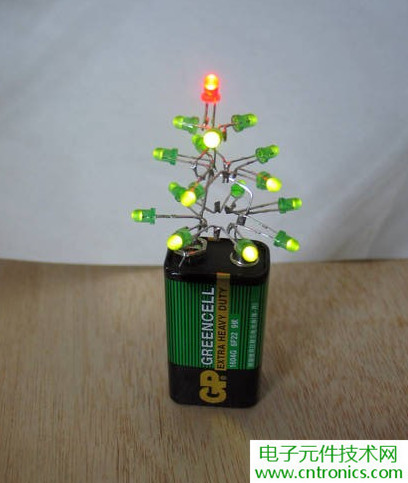

整體完成。注意將第一層和第二層加上以后，你還需要給圣誕樹做一個“樹根”來讓它穩定地立在電池上（本來就有一個正極一個負極，再隨便加一只腳就穩定了）。為了保護LED燈，可以在圣誕樹的正極和電池的正極之間加上一段100歐姆的電阻。

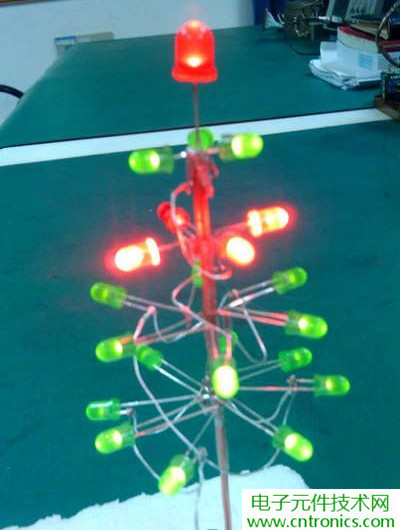

歡迎小伙伴們圍觀，更歡迎小伙伴們曬出比這個更完美的圣誕樹。
