隨著LED市場趨于成熟，LED照明已經成為照明市場的主要支柱產業，也有越來越多的人們關注LED驅動技術。很多從事LED照明產業的從業者都說，LED電源是一種特殊的電源，與普通的電源存在很大的差異，所以很多LED照明生產企業都需要專業的LED人才。其實LED電源的特點就是其需要恒流限壓，并且又要長時間工作，所以需要比較高的效率支持，而有些電源對于結構尺寸和高度也有所限制。

本文就對LED照明電源當中次級恒流的一些常見方法進行了總結，希望能夠幫助新手進步?？梢院敛豢鋸埖恼f，LED驅動電源將直接決定LED燈的可靠性與壽命。作為電源工程師，我們知道LED的特性需要恒流驅動，才能保證其亮度的均勻，長期可靠的發光。

首先我們先來談談比較流行的TL431的幾種恒流方式。

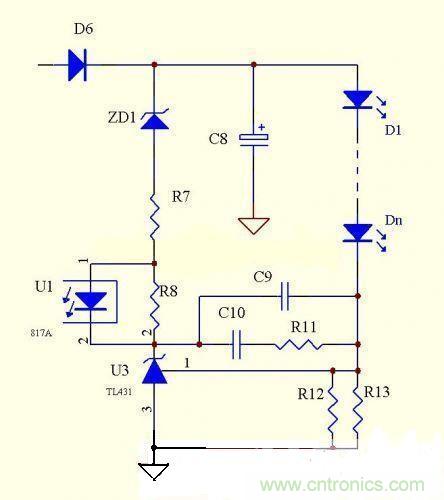

單個TL431恒流電路


如上圖，即是利用單個TL431恒流的示意圖。這種電路的原理非常簡單，主要利用了431的2.495V的基準來做恒流，并且同樣限制了LED上面的壓降，但優點與缺點同樣明顯。

優點：

電路簡單，元器件少，成本低，因為TL431的基準電壓精度高，R12,T13只要采高精度電阻，恒流精度比較高。

缺點：

由于TL431是2.5V基準，故恒流取樣電路的損耗極大，不適合做輸出電流過大的電源。而此電路的致命缺陷是不能空載，故不適合做外置式的LED電源，所以下面我們對線路的一些缺陷進行了改進。

單個TL431恒流改進型電路


如上圖，即是利用單個TL431恒流的改進型示意圖

原理：此電路同樣是利用了TL431的2.495V的基準來做恒流，跟上面的電路不同點在于減少了電流取樣電路的電壓，只要合計設計R12,R13,R14的值，可以限制LED上面的壓降。

優點：

電路簡單，元器件少，成本低，跟上面電路相比，顯著降低了取樣電阻的功耗，恒流精度很高，克服了上面的電路不能空載的致命缺陷，當有個別LED擊穿時，可以自動調整輸出電壓。

缺點：

當輸出空載時，輸出電壓會有上升，上升幅度由電流取樣電路電阻與R12,R13的比值決定。

其實這個電路的真正缺點是：當單個LED的壓降一致性不高時，恒流點也會相應發生變化。

比如最常見的12串的LED燈，最低壓降為35.5V左右，最高回到37.4V左右(個人的經驗，當然不同廠家的情況會不一樣)，那么恒流精度就會相差到5%-8%。

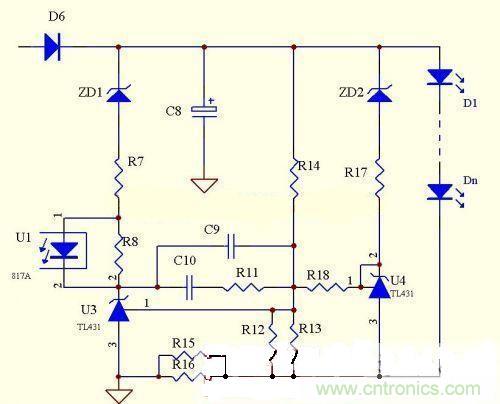

兩個TL431恒流電路


從圖中我們可以看到，左邊ZENER可透過Photo限制達恒壓效果，但不是保護Shut down而是一直卡著右邊ZENER.很難灌350mA到Current sensor。

這個電路還有個最大特點是：在某個范圍內可以精確的恒壓恒流。
[page]

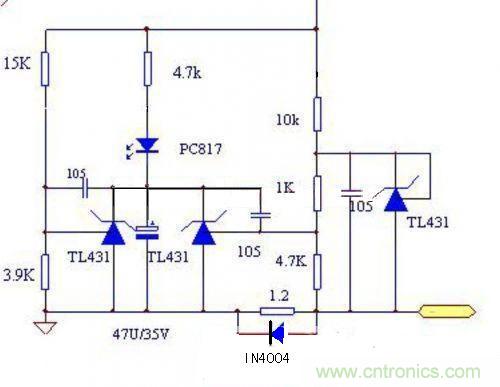

3個TL431恒流電路


其實這個電路是在原本電路基礎上增加了一個恒壓電路而已。

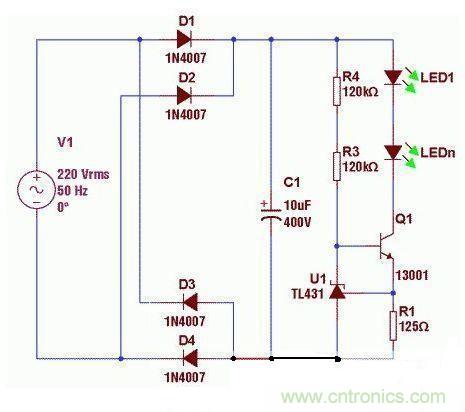

三極管恒流電路


此圖原理是通過改變三極管的IB電流來控制LED中的電流，同樣存在損耗大的缺點。

LM358恒流電路


此電路的優點是電路相對比較簡單，恒流精度極高，不受溫度影響，成本較低，是目前大部分廠家使用的經典電路，你把它看成一個反向比例運算放大器就明白妙處了。

其實LED電源的次級恒流的變化是比較多的，在這里我們為大家列舉的電路也許并不完全，只是挑選了一些比較經典的電路來進行分析，所以可能會有一些紕漏，歡迎大家及時進行補充。
