【導讀】是不是被很多人罵“抖腿”的這個壞習慣，其實“抖腿”不是什么壞事情的，有沒有想過“抖腿”可以轉換成有用的能量？很神奇的想法吧，很簡單只需要這么一個裝置就可以的，小編就教大家DIY這么個充電器，為我們生活中的所有USB設備提供安全、清潔的能源。
相信很多朋友都有抖腿的習慣，這在人們眼里并不雅觀，但是任何事情都會有兩面性，如果可以充分利用抖腿時產生的動能，進而讓它轉化為電能為我們的手機等設備充電，那不就可以做到了所謂的物盡其用。為此，我特地制作了這個裝置，利用我們不由自主的抖腿習慣，將其轉換成有用的能量，利用這個裝置，可以為我們生活中的所有USB設備提供安全、清潔的能源。

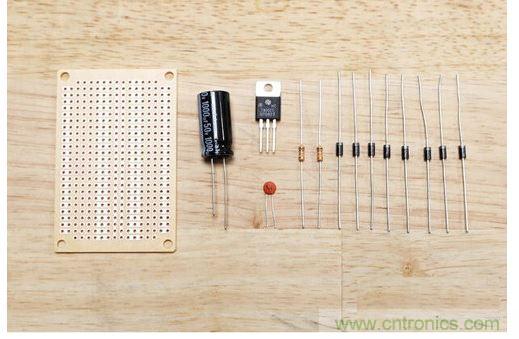

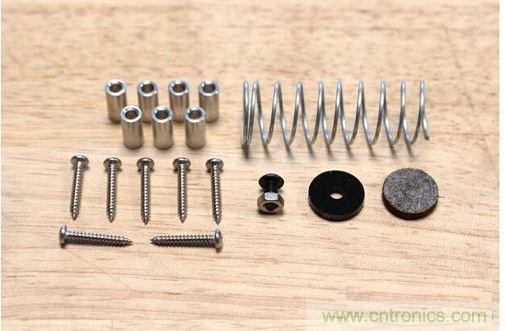

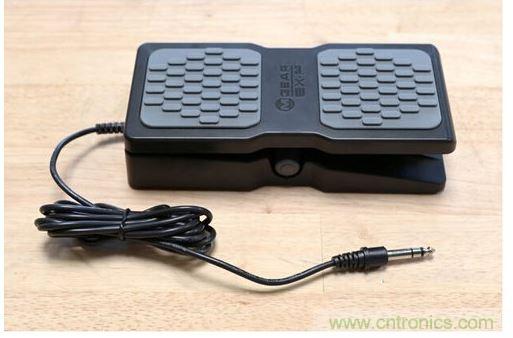

1、準備材料

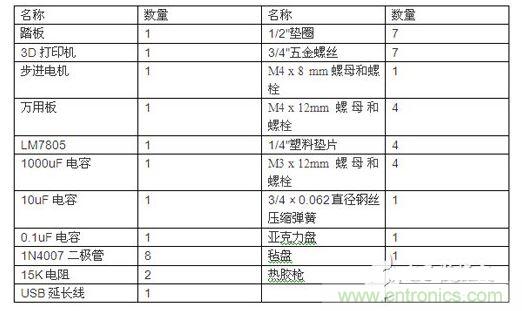

材料如下：

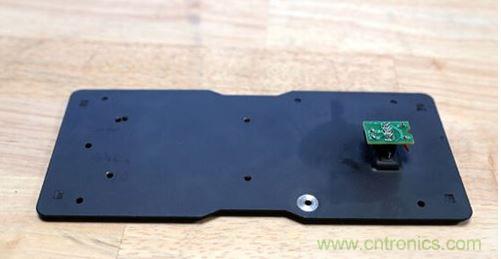

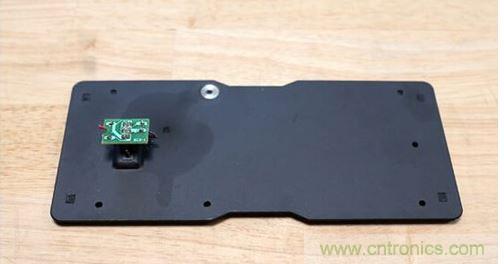

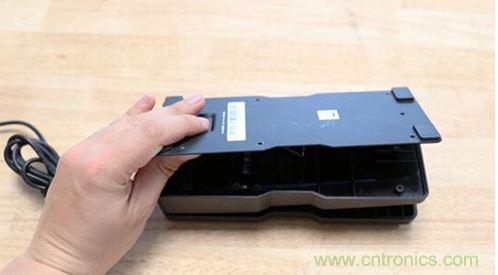

2、打開踏板
拆掉踏板底部螺絲并打開踏板。

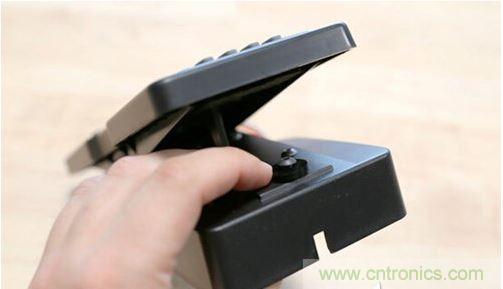

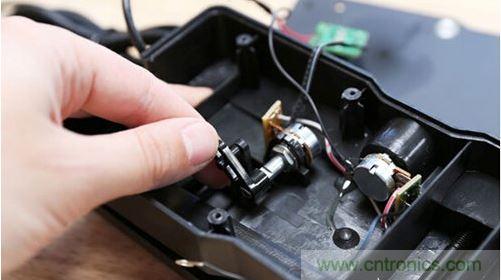

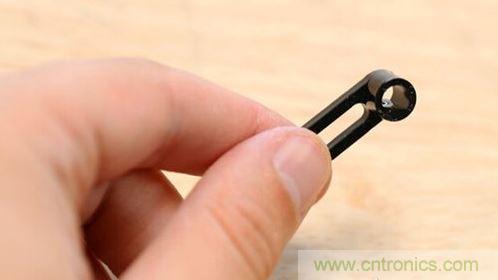

3、卸下拉桿
把踏板里面電位器軸上的杠桿臂拆掉。

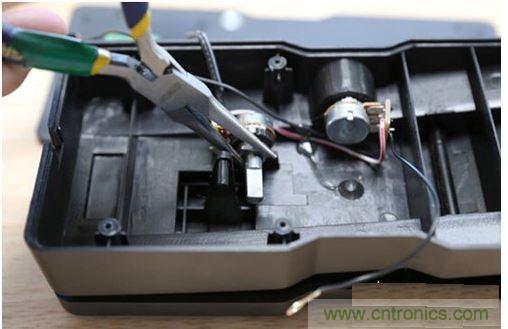

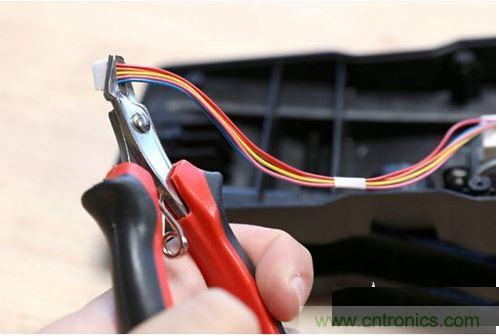

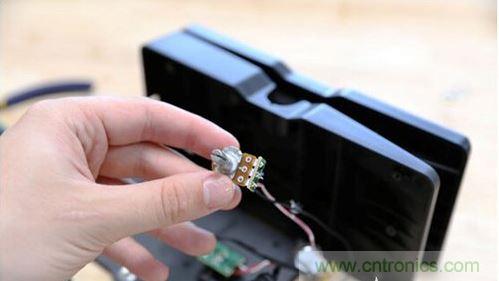

4、拆下所有電路
從踏板里面拆下電位器，剪掉所有的電路元件。
5、3D打印

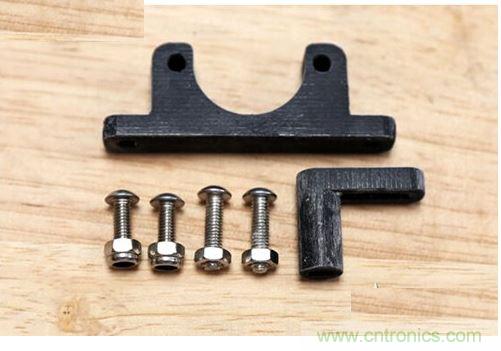

3D打印機用3D模型打印了電機安裝支架和杠桿臂。

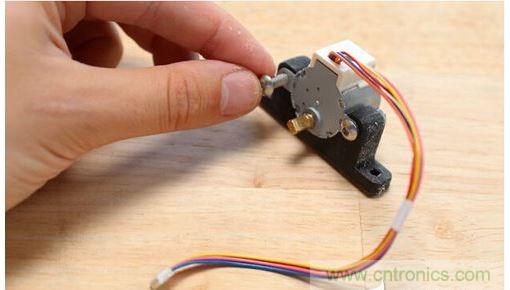

6、固定電機

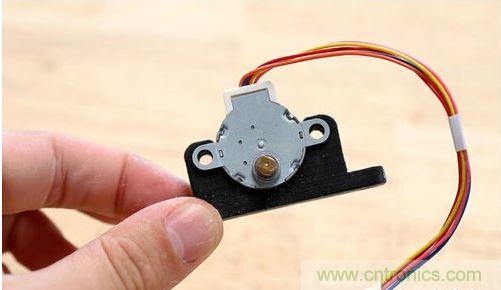

電機使用12毫米螺母和螺栓固定在電機支架上。

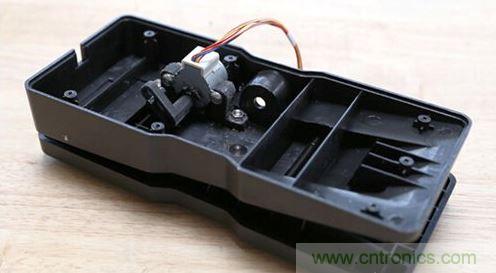

7、安裝電機
在電位計和杠桿臂被安裝之前將電機安裝在踏板里面。
8、鉆孔
依照支架的安裝孔在踏板上鉆兩個3/16的孔，但要小心不要鉆到足墊。
9、安裝

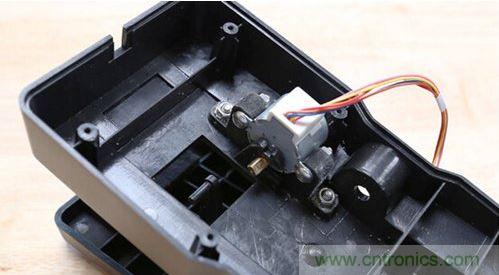

使用12mm的螺母和螺栓將電機固定在踏板上。
10、連接桿
將杠桿臂套在電機軸上。

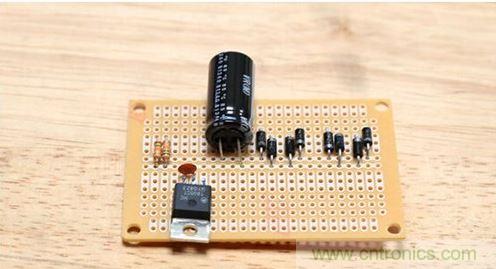

11、電源電路
按電路圖搭建功率調節電路
這個電路有兩個橋式整流器，其中一個連接電機的線圈。1000UF電容器用于存儲并過濾產生的電能，以便生成一個平滑的電信號。然后再通過LM7805(＄0.2053)轉換成穩定的5V電壓。而10uF和0.1uF的電容則是為了進一步對電信號進行濾波。
兩個電阻則是為了拉低數字和時鐘線，當用USB2.0設備進行充電時。沒有這些，你的設備可能無法充電。

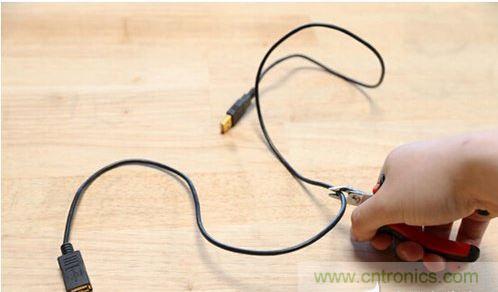

12、剪斷電線纜

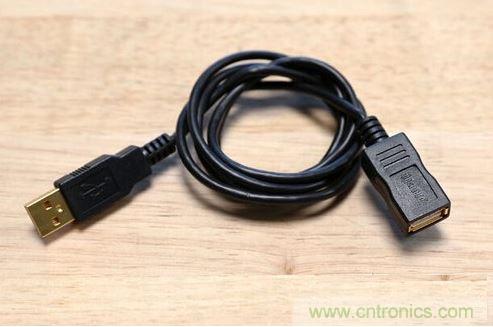

將USB電纜剪掉一半，然后把四根線剝露出來。

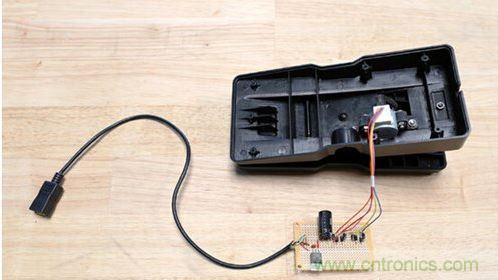

13、連接USB電纜
按照電路圖將USB電纜連接到電路板上。

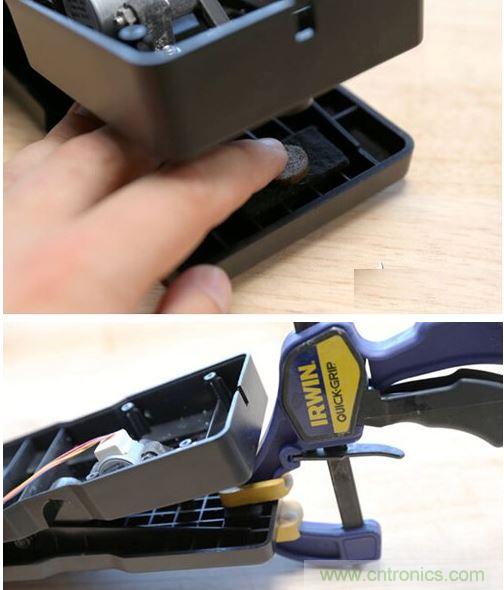

14、安裝彈簧

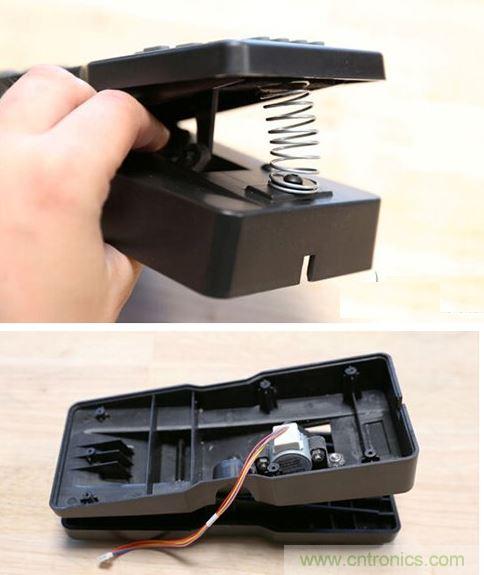

在塑料連接板的中心鉆一個一個3 / 16“的孔，8毫米螺母和螺栓的頂部是圓盤墊。塑料板的正反都有圓盤墊，一旦膠水變干，就將彈簧固定在圓盤上，用于連接兩個踏板。
15、連接電機
按照電路原理圖焊接電機電線。
16、踏板鉆孔

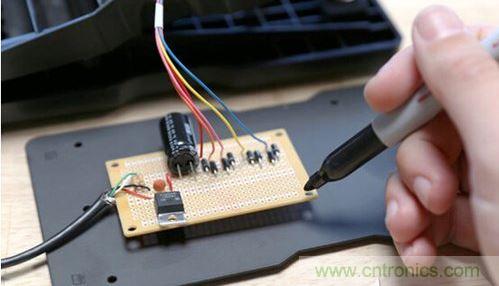

將電路板放在踏板的底板上，標記每個安裝孔，然后用1/8’’鉆頭鉆孔。

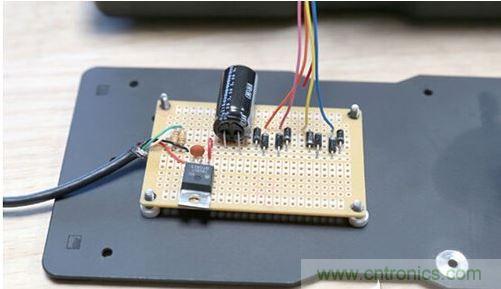

17、固定電路板
使用1/4’’的墊片和M3×12毫米的螺母和螺栓將電路板安裝在底板上，然后用熱膠槍將連接到電路板的USB電纜固定在底板上，以免導線折斷。

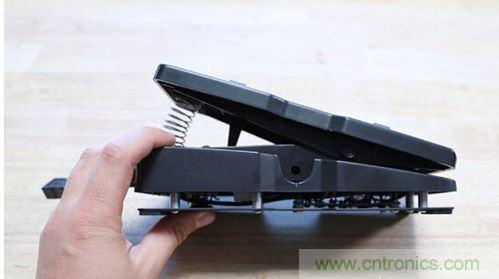

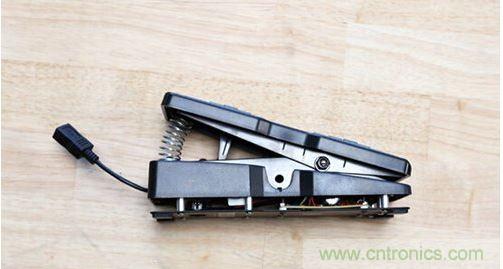

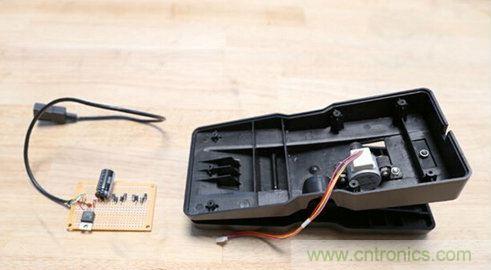

18、組裝
使用1/2’’的金屬墊片和3/4’’的螺絲釘進行組裝固定。

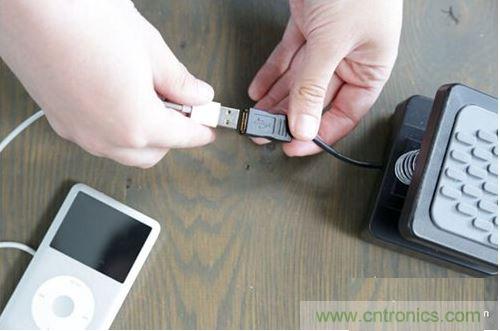

19、使用
插上設備，開始充電。不要指望這個設備能夠快速充滿電。這是一個緩慢而又不斷積累的充電過程。
