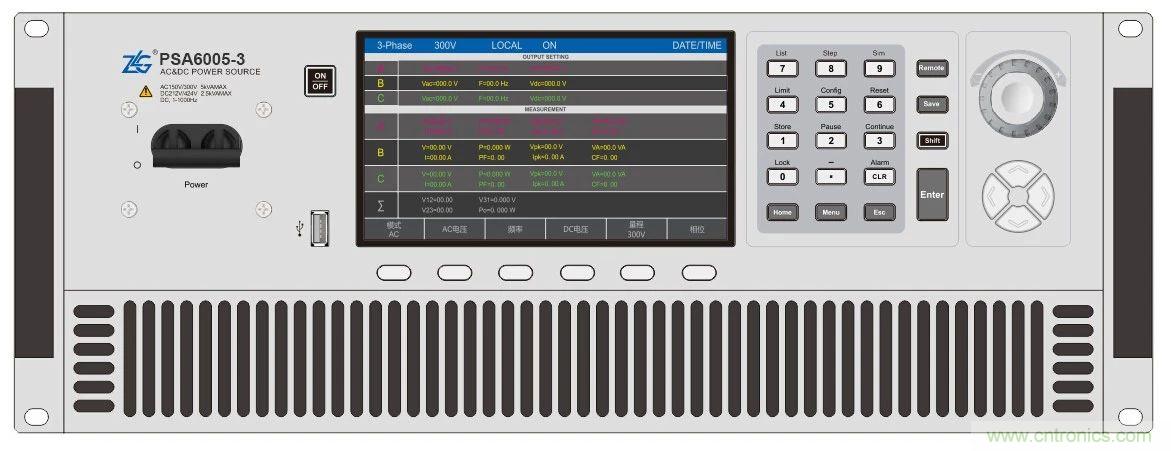

PSA系列高性能可編程交流電源將先進數字智能控制、高功率密度模塊化設計完美結合，具有高精度、高性能、多功能等優勢的前沿交流電源解決方案。PSA系列不僅是高性能可編程交流、直流或交流+直流電源，而且具備電壓波動和諧波合成功能，精準模擬各類正?；虍惓９╇姽r，測試驗證消費電子、電力、航空、新能源等領域的電子產品的性能與功能。同時集成高精度功率計，實現高達99次的諧波分析與實時的電氣測試測量；配備GUI監控軟件，可對交流電源進行實時監控，并提供多元的簡捷操作體驗。



高性能可編程交流電源適用于電子產品研發、認證、生產檢驗等階段的測試，集成完善的保護功能（OVP/OCP/OPP/OTP等），可輕松應對復雜的測試應用。





PSA系列高性能可編程交流電源特色：



● 輸出交流電壓范圍：0~150/0~300Vrms；

● 輸出直流電壓范圍：0~212/0~424V；

● 輸出頻率范圍：1~2000Hz；

● 交流輸出功率：2~21KVA；

● 領先測試精度，最高可達0.2%；

● 高功率密度設計，4U/6KW/3-phase；

● 輸出模式：AC、DC、AC+DC；

● 3/4/5/6KW交流電源自由切換單相或三相模式；

● 可調初始/結束相位角、電壓變化率；

● 集成List、Step、線路仿真等功能，實現電壓波動仿真輸出；

● 集成高精度功率計，可實時量測如電壓、電流、功率等電氣參數；

● 符合IEC61000-4-11/13/14/28/29等標準的電壓波動測試（專業版）；

● 諧波合成、寬基波頻率，合成高達50階諧波，精準模擬失真電網（專業版）；

● 強大諧波分析功能，高達99階諧波成分分析；

● USB接口支持導入導出，包括系統參數、波形庫、編程波形參數；

● 內置多種類型波形數據，可快捷調用（專業版）；

● 支持多機并聯輸出，可實現大功率單相或三相交流電源；

● 標配RS-232/USB/Ethernet等通訊接口；

● 交流電源提供標準版與專業版，全面滿足多種應用場景的需求。



高性能可編程交流電源功能特色

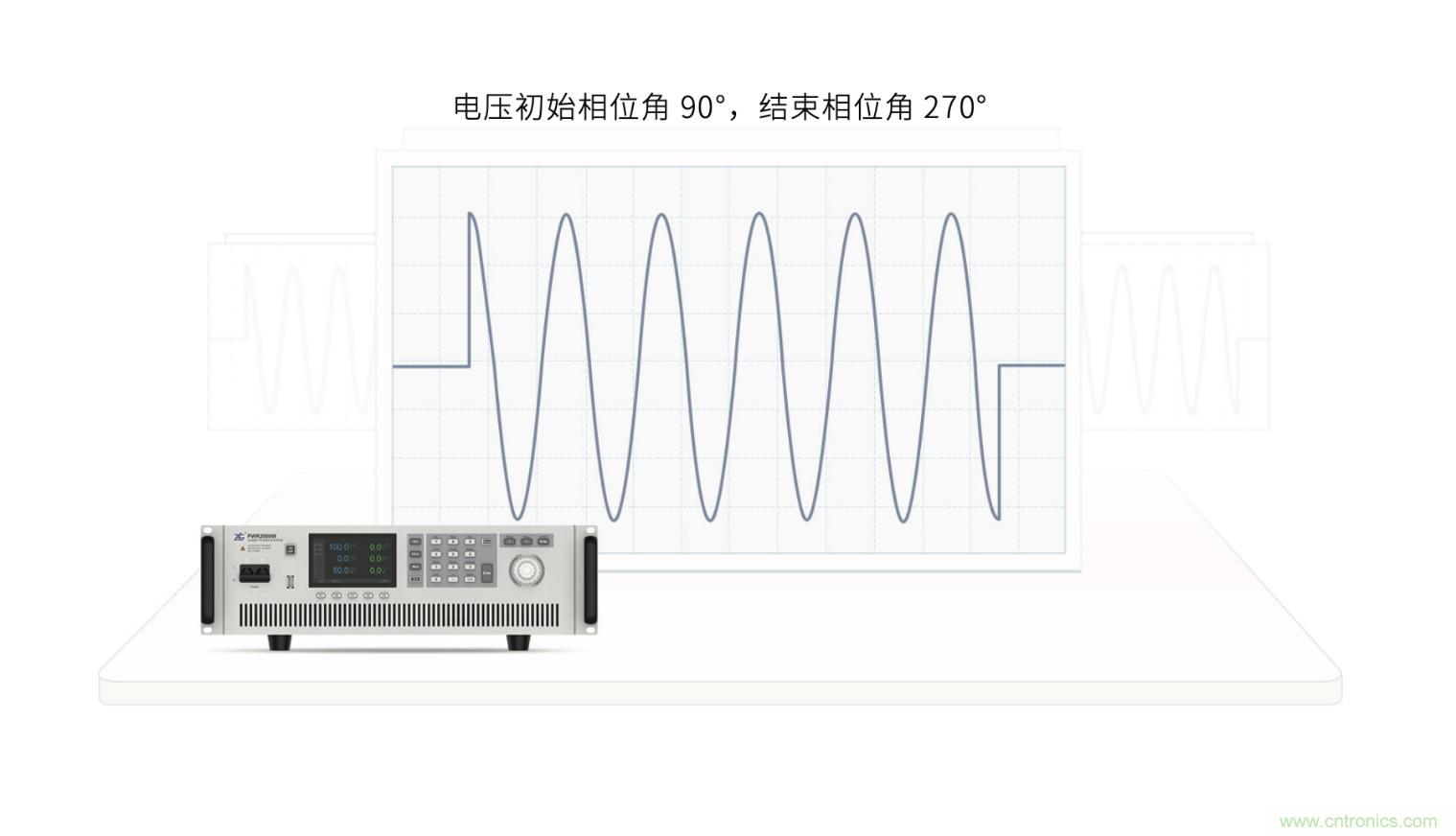

1、可調初始/結束相位角



高性能可編程交流電源可設定輸出電壓初始相位角與結束相位角，常規應用是將初始相位設置為90°，驗證電子設備開機最大啟動峰值電流和浪涌電流。

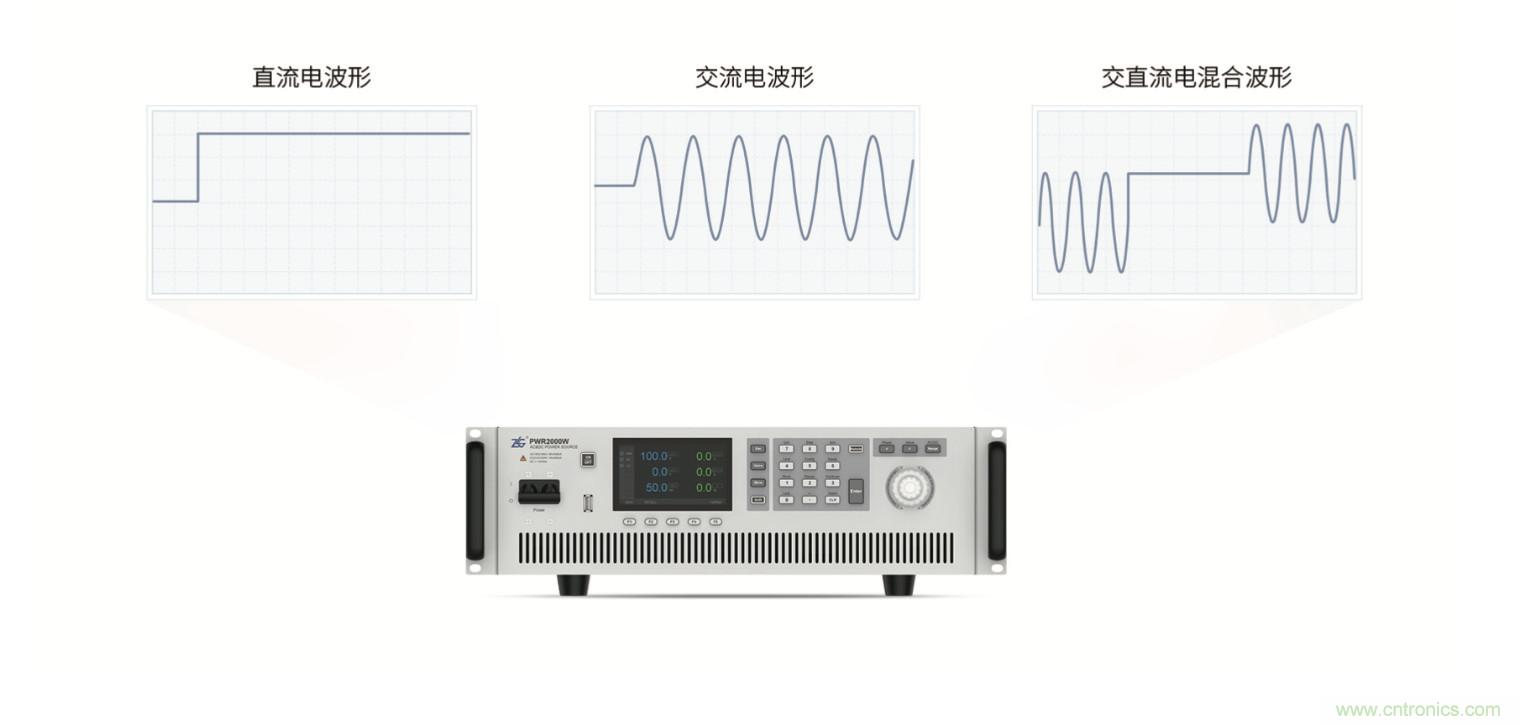

2、AC、DC、AC+DC輸出模式



高性能可編程交流電源不僅可單獨輸出交流電（AC）或直流電（DC），而且能輸出混合交直流電（AC+DC），適合于交/直伺服電源、工頻變壓器偏置、紋波注入等相關測試。

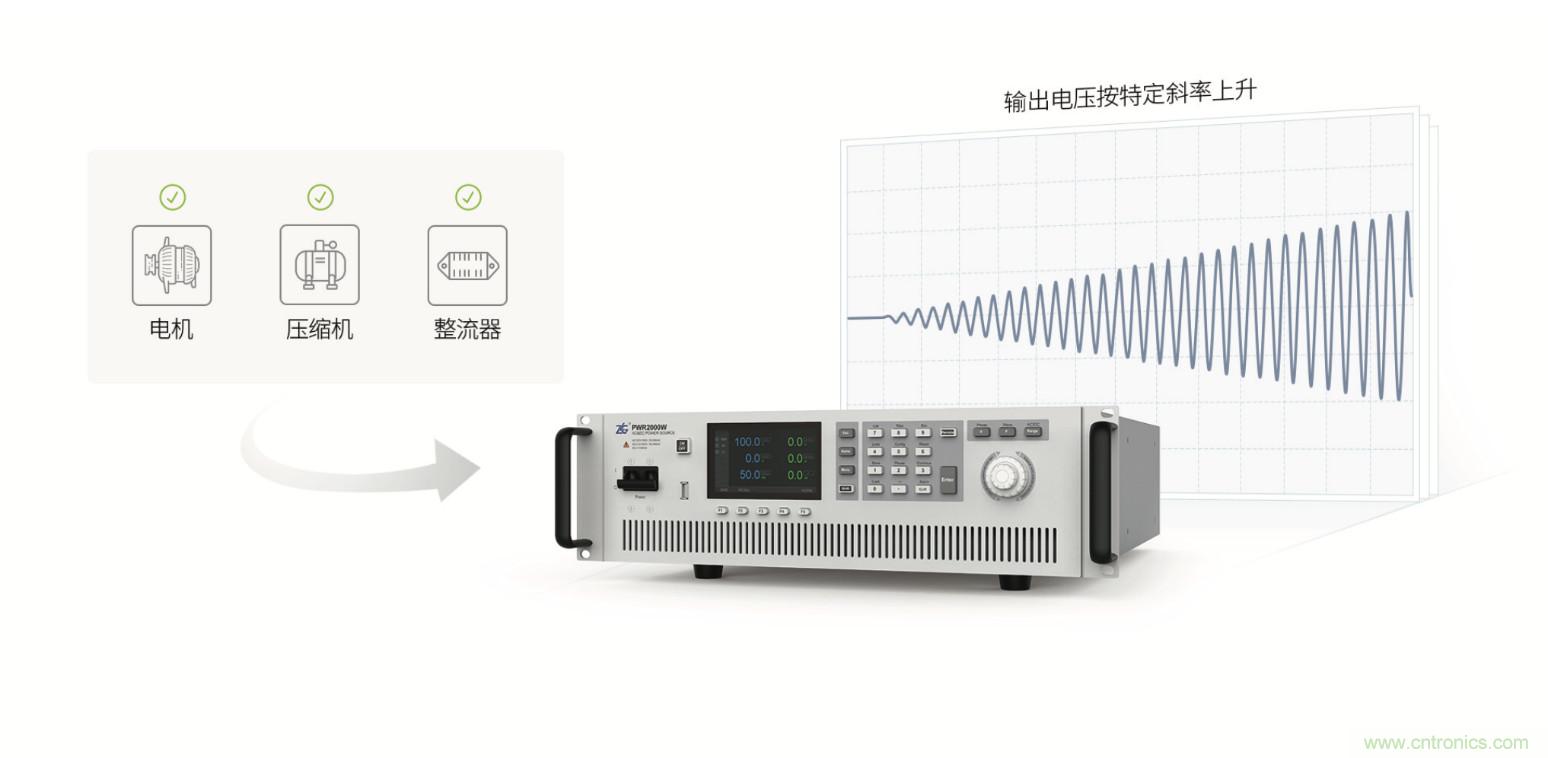

3、可調電源升降斜率



高性能可編程交流電源具備可調輸出電壓的升降斜率，同時具備高電流波峰因數（允許輸出更高的峰值電流），適用于電機、壓縮機、整流器等非線性設備相關測試。

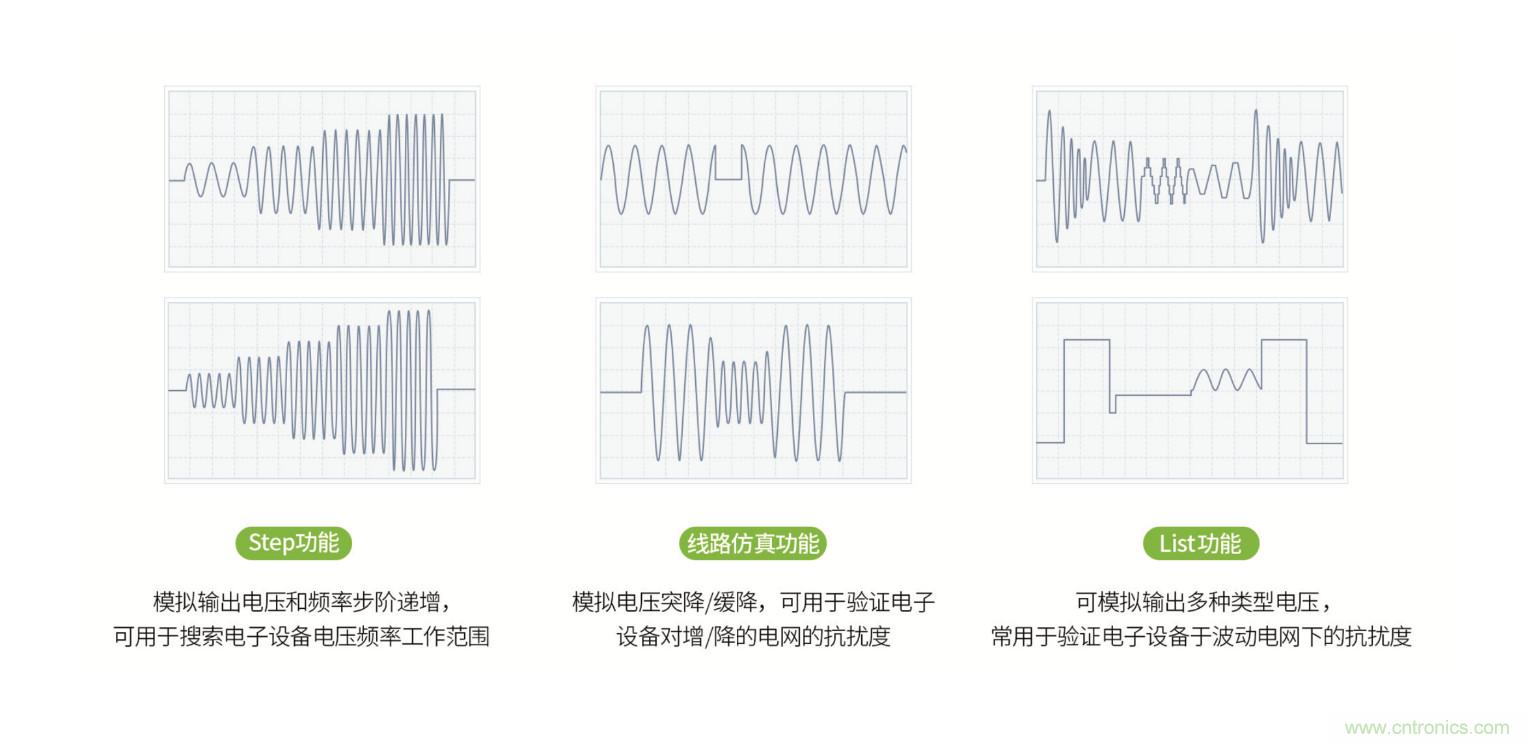

4、電網電壓波動仿真輸出



高性能可編程交流電源集成List、Step、線路仿真等功能，可直接設置電氣參數（如電壓、相位、頻率、時間等），精準模擬輸出突升突降、中斷等多種類型電壓，為電子設備性能和功能的驗證提供多種類型的電源輸入。與此同時，對于復雜不易編輯的電壓，可將波形文件導入交流電源，交流電源能完整還原輸出，尤其適合于戶外光伏逆變器、通訊UPS等產品驗證測試。





高性能可編程交流電源典型應用



1、典型功能應用



● 諧波合成仿真輸出

● 符合IEC標準測試輸出

● 電壓和頻率調節輸出

● 相位調節輸出

● 交直流混合輸出

● List編程仿真輸出

● 線路仿真輸出



2、典型應用領域



● 家電

● 消費電子

● 儲能與光伏逆變器

● 汽車無線充電

● 航空電子

● 系統集成

● 檢測認證測試

● 電氣元件驗證

● 電子設備研發

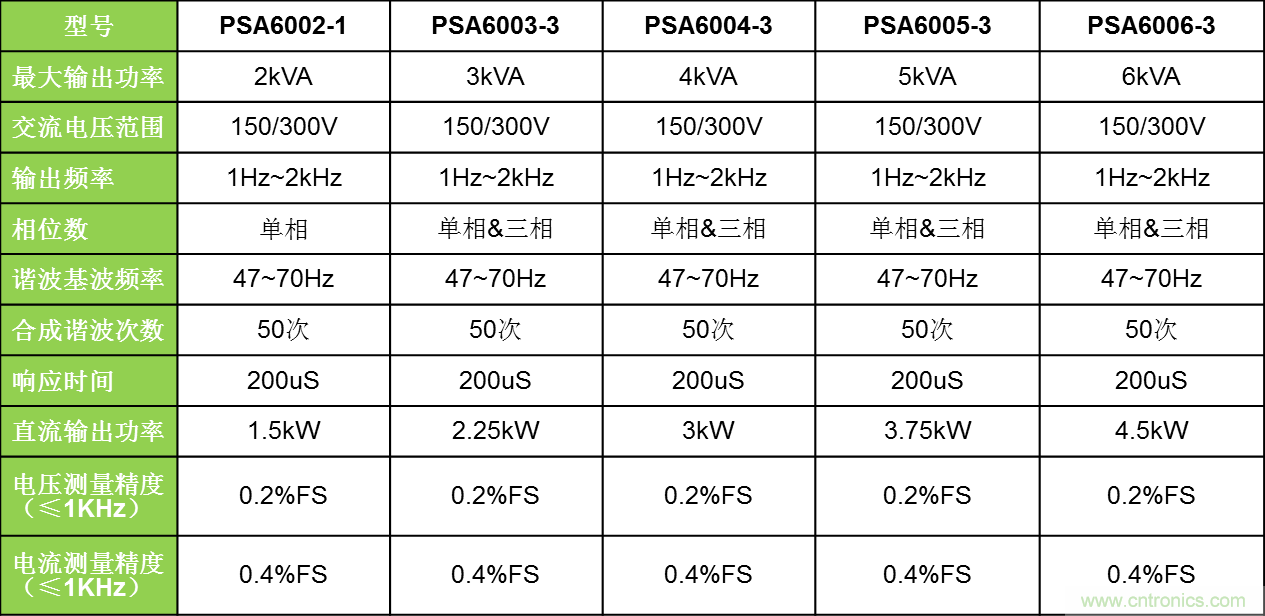

高性能可編程交流電源選型表
