【導讀】該封裝安裝在低電導率測試板上，根據 JEDEC 標準，該測試板的尺寸為 76.2 mm x 76.2 mm。包相對居中?？偣矞蕚淞藘蓚€低電導率板用于測量。這些測試板由 FR-4 材料制成，銅跡線厚度符合低電導率板的 JEDEC 標準。所有板上都使用了經過測試的“良好”設備。所有熱阻測量數據列于圖 2 中。
LED 和檢測器 IC 的熱阻測量
圖 1 顯示了組件框圖。這是一種具有兩個熱源的多芯片封裝，應用線性疊加理論考慮相鄰芯片對一個芯片的加熱影響。這里，首先加熱一個芯片，并在達到熱平衡后記錄所有芯片的溫度。然后，加熱另一個芯片并記錄所有芯片溫度。有了已知的環境溫度、芯片結溫和功耗，就可以計算出熱阻。熱阻計算可以用矩陣形式表示。對于我們有兩個熱源的情況，這會產生一個 2 x 2 矩陣。
SO5測量單位示意圖

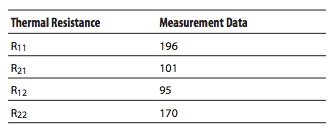

熱阻測量數據
測量數據
該封裝安裝在低電導率測試板上，根據 JEDEC 標準，該測試板的尺寸為 76.2 mm x 76.2 mm。包相對居中?？偣矞蕚淞藘蓚€低電導率板用于測量。這些測試板由 FR-4 材料制成，銅跡線厚度符合低電導率板的 JEDEC 標準。所有板上都使用了經過測試的“良好”設備。所有熱阻測量數據列于圖 2 中。
