                                        工作頻率為 300 kHz 的汽車 LED 驅動器

                                        發布時間:2023-09-23 責任編輯:lina

                                        【導讀】本應用筆記介紹了 MLX10803 降壓拓撲中平均 LED 電流的依賴性來源。由于其設計工作在低于 150 kHz 的開關頻率,因此本文檔將介紹如何使用前饋補償網絡解決相關性。


                                        本應用筆記介紹了 MLX10803 降壓拓撲中平均 LED 電流的依賴性來源。由于其設計工作在低于 150 kHz 的開關頻率,因此本文檔將介紹如何使用前饋補償網絡解決相關性。

                                        理論:開關延遲

                                        由于內部傳播延遲而導致的延遲


                                        工作頻率為 300 kHz 的汽車 LED 驅動器

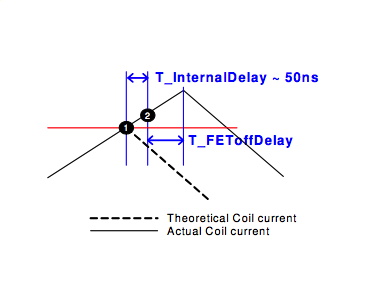

                                        在上圖中(圖 1),線圈電流的 IREF/VREF 引腳上定義的閾值達到 1。但是,MLX10803 在檢測到RSense 上的閾值(為 1),DRVOUT 上的 FET 實際開關為 2。

                                        備注:該延遲與去抖時間 (Tdeb ~ 30 ns) 無關。Tdeb 旨在消除由于 RSense 引腳上的振鈴而導致的任何問題。

                                        由于驅動器 FET 的下降斜率導致的延遲

                                        關閉 FET 所需的時間會產生額外的延遲:T_FEToff_delay

                                        例如:

                                        使用 EVB10803_1 降壓評估板時,其中 SOT223 BSP318 由 R2 = 100 Ω 驅動,FET 關閉延遲約為 30 ns。

                                        相比之下,SOT23 PMV213SN 具有較小的柵極電容,與 100 Ω 驅動電阻相結合會增加約 120 ns 的延遲(參見圖 2)。


                                           工作頻率為 300 kHz 的汽車 LED 驅動器


                                        由于開關延遲而導致 ILED 的電源依賴性

                                        平均 LED 電流的誤差取決于電源。

                                        [tex] I _ {error}=frac{V_ {sup}-V_ {LED}}{L}times T_ {totalhspace{1mm}offhspace{1mm}delay} [/tex]

                                        和:

                                        [tex] T_ {totalhspace{1mm}offhspace{1mm}delay}=T_ {內部

                                        延遲}+T_ {FEToffDelay} [/tex]

                                        評論:

                                        FET 的下降沿通常是主要因素。減少 T_FETToffDelay 將增加 FM 無線電頻段的 EMC 噪聲。FM 無線電頻段中的這種噪聲可以通過在 FET 源路徑中添加鐵氧體磁珠來改善。

                                        增大電感值 L 也會減小 Ierror。


                                        工作頻率為 300 kHz 的汽車 LED 驅動器


                                        通過在 Rsense (R7) 上的電壓之上添加一個依賴于電源的電壓來實現補償。當電源電壓上升時,RSENSE 輸入引腳上的電壓會增加。當電源電壓上升時,這會降低峰值電流閾值,從而穩定 LED 電流。

                                        實際實現是通過添加 2 個電阻器 R1 和 R6 來完成的。這會產生補償電流,近似為:

                                        [tex] I_ {VCMP}=-[frac{R_ {6}/(R_ {6}+R_ {1})× V_ {S}}{R_ {7}}] [/tex]

                                        電流補償斜率由 –R6/(R6+R1) 確定,可用于補償由于非零關斷延遲而導致的 ILED 上升。需要進行一些實驗才能找到正確的值。

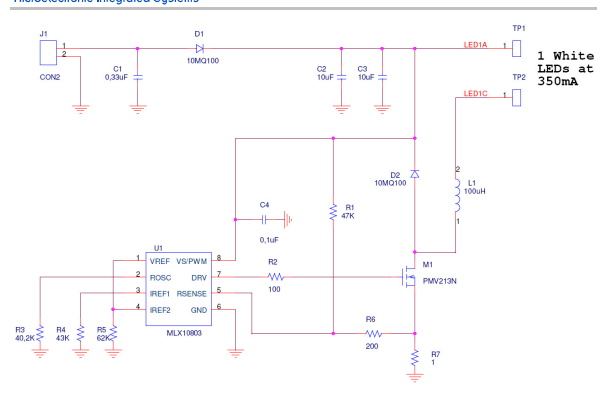

                                        下面的應用示意圖中的補償網絡已將電源依賴性降低至 ±1% 以下。

                                        * R1 = 引腳 8 和引腳 5 之間的 47 kΩ MLX10803
                                        * R6 = R3 和引腳 5 MLX10803 之間的 200 Ω 電阻
