                                        碳化硅半導體--電動汽車和光伏逆變器的下一項關鍵技術

                                        發布時間:2024-08-02 來源:作者: 安森美市場營銷工程師,Didier Balocco 責任編輯:lina

                                        【導讀】毋庸置疑,從社會發展的角度,我們必須轉向采用可持續的替代方案。日益加劇的氣候異常和極地冰蓋的不斷縮小,清楚地證明了氣候變化影響的日益加劇。但有一個不幸的事實是,擺脫化石燃料正被證明極其困難,向綠色技術的轉變也帶來了一系列技術挑戰。無論是生產要跟上快速擴張的市場步伐,還是新解決方案努力達到現有系統產出水平,如果我們要讓化石燃料成為過去,這些難題都必須被克服。


                                        碳化硅半導體--電動汽車和光伏逆變器的下一項關鍵技術

                                        圖 1:半導體對許多新興綠色科技至關重要


                                        毋庸置疑,從社會發展的角度,我們必須轉向采用可持續的替代方案。日益加劇的氣候異常和極地冰蓋的不斷縮小,清楚地證明了氣候變化影響的日益加劇。但有一個不幸的事實是,擺脫化石燃料正被證明極其困難,向綠色技術的轉變也帶來了一系列技術挑戰。無論是生產要跟上快速擴張的市場步伐,還是新解決方案努力達到現有系統產出水平,如果我們要讓化石燃料成為過去,這些難題都必須被克服。


                                        對于電動汽車(EV)和太陽能電池板等應用,工程師面臨著更多的挑戰,因為敏感的電子元件必須在惡劣的環境中持續可靠地運行。為了進一步推動這些可持續解決方案,我們需要在元件層面進行創新,以幫助提高整個系統的效率,同時提供更強的穩健性。碳化硅(SiC)半導體作為一種能夠實現這些必要進步的技術,正迅速成為人們關注的焦點。


                                        什么是碳化硅半導體?


                                        作為第三代半導體技術的一部分,SiC解決方案具有寬禁帶(WBG)特性,并提供了更高水平的性能。與前幾代半導體相比,價帶頂部和導帶底部之間更大的禁帶增加了半導體從絕緣到導電所需的能量。相比之下,第一代和第二代半導體轉換所需的能量值在 0.6 eV 至 1.5 eV 之間,而第三代半導體的轉換所需的能量值在 2.3 eV 至 3.3 eV 之間。就性能而言,WBG 半導體的擊穿電壓高十倍,受熱能激活的程度也更低。這意味著更高的穩定性、更強的可靠性、通過減少功率損耗實現更好的效率以及更高的溫度上限。


                                        對于需要出色的高功率、高溫和高頻率性能的電動汽車和逆變器制造商來說,SiC 半導體代表著令人興奮的前景。但實際上,這種性能如何體現,半導體行業又如何做好準備以滿足潛在需求呢?


                                        用于電動汽車的 SiC


                                        在電動汽車及其配套充電網絡中,高性能半導體是AC-DC充電站、DC-DC快速充電樁、電機逆變器系統和汽車高壓直流至低壓直流變壓器的核心。SiC 半導體將致力于優化這些系統,提供更高的效率、更高的性能上限和更快的開關速度,從而縮短充電時間,更好地利用電池容量。這可以增加電動汽車的續航里程或縮小電池體積,從而減輕車輛重量和并降低生產成本,同時提高性能,促進更廣泛的普及。


                                        盡管比內燃機驅動的同類產品運行溫度低,電動汽車對電力電子器件來說仍然是一個極為嚴苛的環境,熱管理是設計人員必須考慮的關鍵因素。對于許多早期的硅和絕緣柵雙極晶體管 (IGBT) 器件來說,電動汽車內的運行條件可能會導致其在車輛使用壽命內發生故障。碳化硅解決方案的熱極限要高得多,熱傳導率平均高出 3 倍,因此更容易將熱量傳遞到周圍環境中。這就提高了可靠性,降低了冷卻要求,進一步減輕了重量并消除了封裝方面的顧慮。


                                        碳化硅技術所帶來的峰值額定電壓和浪涌電容的提高,也為旨在縮短充電時間和減輕汽車重量的制造商提供了支持。通常情況下,大多數電動汽車基礎設施的電壓范圍在 200 V 至 450 V 之間,但汽車制造商正在通過將電壓范圍提高到 800 V 來進一步提高性能。首款實現這一轉變的是高端車型保時捷 Taycan ,但越來越多的制造商正在效仿現代汽車最近發布的 Ioniq 5,該車目前采用 800 V 充電電壓,而且零售價大大降低。


                                        但這一轉變背后的原因是什么呢?800 V 系統具有多種優勢,例如充電時間更快、電纜尺寸減?。ㄓ捎陔娏鞲。┮约皩〒p耗減少,所有這些都有助于節省生產成本并提高性能。目前,快速充電系統依賴于昂貴的水冷電纜,而這種電纜可以被淘汰,同時,在車輛內部,較小規格的電纜可以大大減輕重量,增加車輛的續航里程。對一些制造商而言,要想獲得所需的性能提升以說服消費者采用電動汽車,就必須將電壓提升到 800 V,但這一發展只有通過使用碳化硅半導體才能實現?,F有的第二代半導體根本不具備在電動汽車及其充電基礎設施的惡劣環境中以如此高電壓工作所需的性能和可靠性。


                                        可持續發電用碳化硅


                                        除電動汽車外,新一代碳化硅半導體的性能還將惠及更多不斷增長的行業??稍偕茉凑谘杆贁U張,因此依賴于半導體技術的太陽能/風能發電場逆變器及分布式儲能解決方案(ESS)預計將迎來復合年增長率(CAGR)分別為13%和17%的快速增長。(來源:《2022-2026年全球太陽能集中式逆變器市場報告》)


                                        與電動汽車行業中提高車輛電壓類似,SiC 技術也使太陽能發電場能夠提高組串電壓?,F有裝置的工作電壓通常在 1000 V 至 1100 V 之間,但采用 SiC 半導體的新型集中逆變器的工作電壓可達 1500 V。這樣就可以減少組串電纜的尺寸(因為電流更低)和逆變器的數量。因為每臺設備都可以支持更多的太陽能電池板,作為太陽能發電場中一項較大的硬件支出,減少逆變器數量和電纜尺寸可顯著降低整體項目成本。


                                        SiC技術為可再生能源應用帶來的好處不僅限于支持更高的電壓。例如,安森美(onsemi)的 1200 V EliteSiC M3S MOSFET 與行業領先的競爭對手相比,在光伏逆變器等硬開關應用中可減少高達 20% 的功率損耗。如果考慮到運營規模(僅在歐洲就有 208.9 GW的太陽能發電場),這種節省就會產生相當大的影響。(來源:2022-2026 年全球集中式光伏逆變器市場報告)


                                        就可靠性而言,太陽能發電場和海上風力發電對電氣元件而言是極具挑戰性的環境,而正是在這些環境中,碳化硅技術將再次超越現有解決方案。通過支持更高的溫度、電壓和功率密度,工程師可以設計出比現有硅解決方案更可靠、更小、更輕的系統。逆變器的外殼可以縮小,周圍的許多電子和熱管理元件也可以省去。而碳化硅支持更高頻率運行,可使用更小的磁體,從而進一步降低了系統成本、重量和尺寸。


                                        半導體生產面臨的挑戰


                                        很明顯,對于電動汽車和可持續能源發電而言,SiC 半導體在幾乎所有方面都代表著一種進步。使用良好的碳化硅 MOSFET 和二極管可以提高整個系統的運行效率,同時減少設計方面的考慮,并在許多情況下降低整個項目的成本。但是,與任何先驅技術一樣,將會產生巨大的需求。許多電子工程師面臨的一個問題是,SiC 制造是否已做好廣泛采用的準備,以及隨著數量的增加,生產是否仍然可靠。


                                        從根本上說,碳化硅面臨的主要問題之一是其制備過程。碳化硅在太空中大量存在,但在地球上卻非常稀少。因此,碳化硅需要在石墨電爐中以 1600°C 至 2500°C 的溫度將硅砂和碳合成。這一過程會生成碳化硅晶體塊,然后需要進一步加工,最終形成碳化硅半導體。每個生產步驟都需要極其嚴格的質量控制,以確保最終產品符合嚴格的測試標準。為了保證質量,安森美采用了一種獨特的方法。作為業內唯一一家端到端碳化硅制造商,他們掌握著從襯底到最終模塊的每一個生產步驟(圖 2)。


                                        碳化硅半導體--電動汽車和光伏逆變器的下一項關鍵技術

                                        圖 2:安森美的端到端碳化硅生產


                                        在他們的工廠中,硅和碳在熔爐中結合,然后通過數控機床加工成圓柱形圓盤,再切成薄晶圓片。根據所需的擊穿電壓,在將晶片切割成單個裸片并封裝之前,會生長出特定的外延晶片層(圖 3)。通過從頭到尾控制整個流程,安森美已經能夠創建一個非常有效的生產系統,為日益增長的碳化硅需求做好準備。


                                        碳化硅半導體--電動汽車和光伏逆變器的下一項關鍵技術

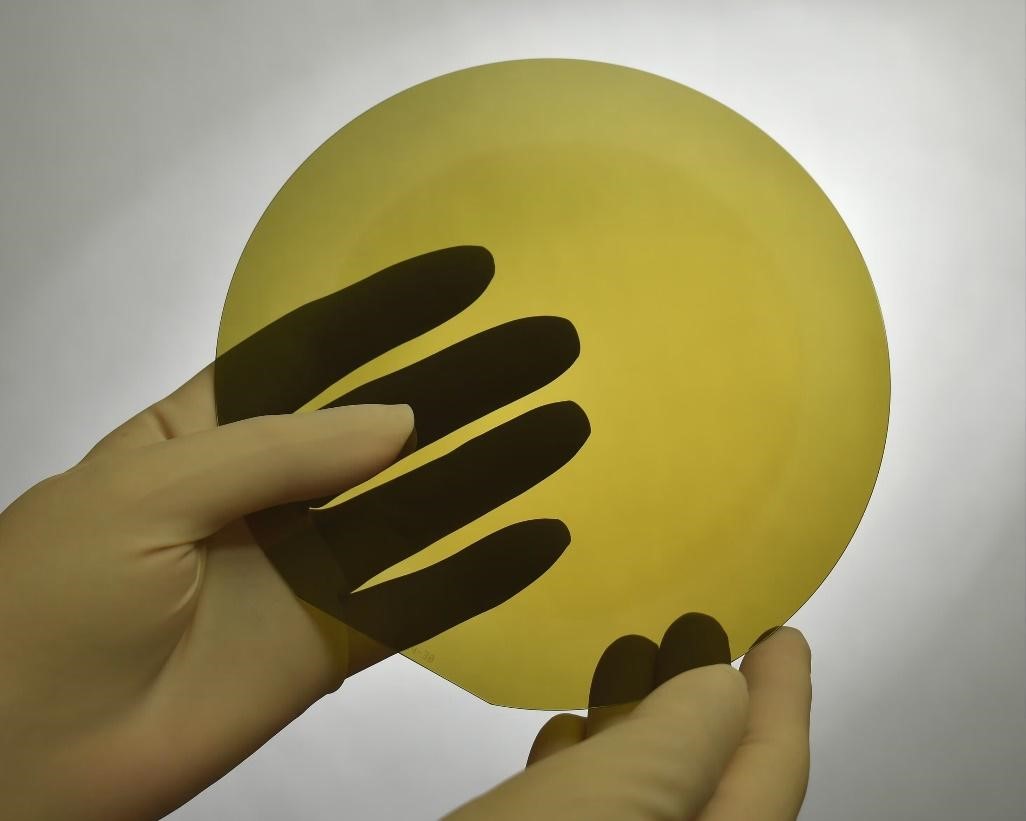

                                        圖 3:碳化硅外延晶片層


                                        盡管安森美利用了其在硅基技術生產中獲得的經驗,但要保證最終產品的高質量和穩健性,SiC 材料還面臨許多特有的挑戰。例如,為了生產出可靠的最終產品,需要超越為硅技術設計的現有行業標準的許多方面。通過與大學和研究中心的廣泛合作,安森美得以確定碳化硅在各種條件下的特性和可靠性。研究成果是一套全面的綜合方法,可應用于安森美所有的SiC生產工藝中。


                                        碳化硅--適時的正確技術?


                                        要使可持續技術對現實世界產生必要的影響,幫助我們實現全球氣候目標,能效、可靠性和成本效益是關鍵因素。過去要找到能同時滿足這三個目標的元件級解決方案幾乎是不可能的,但對于許多應用來說,這正是SiC技術所能提供的。雖然全球供應短缺在一定程度上延緩了碳化硅半導體的普及,但很明顯,我們現在將看到該技術的快速發展。


                                        大規模采用SiC仍將面臨一些挑戰,例如半導體廠商要跟上需求的步伐,并確??煽啃?。但通過合作和研究(如安森美所開展的研究),業界應能確保保持高標準并優化制造效率。在部署方面,重要的是要記住第一代和第二代半導體仍有其用武之地。對于一些邏輯IC和射頻芯片等應用,SiC 的高性能可能并不適用,但對于電動汽車和太陽能等應用,SiC 技術將被證明是具變革性的。

                                        (作者: 安森美市場營銷工程師,Didier Balocco)
