以下Q代表問題的提出，A代表網友的回答。
Q:

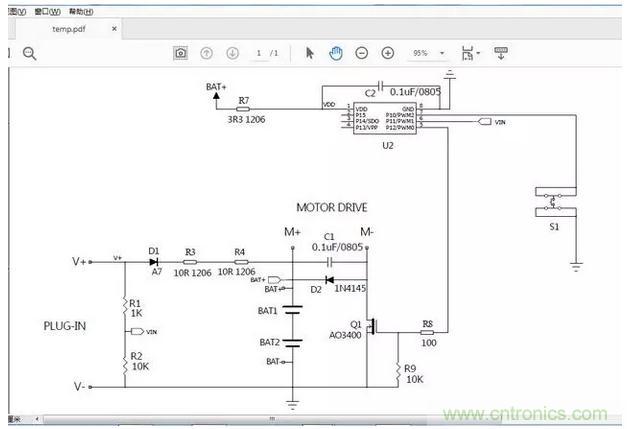

各位模擬大神，求教一個問題。如下圖，BAT+點的電壓，通常在2.4～2.8V左右，但是，每當按鍵之后，MCU的5腳輸出高電平，導通了Q1的一瞬間，BAT+點的電壓會被瞬間拉低1.5～1.7V左右，持續約數十毫秒，結果就把MCU給拉死了，導致復位重啟。
求教有無解決辦法？？？
A1:
電池內阻太大，帶不動電機
A2：
C2再并聯一較大電容數uF，再不行則R7再串蕭持基二極管。電池也并聯大值電容。我一個產品也一樣情況，MCU采用2V可動作的，大電容用22uF，9V電池，負載是電磁蜂嗚器和RF發射。
Q:
to A1,電池是鎳氫電池，帶動電機沒問題的。電機本身也是一個很小的有刷直流小電機而已。
最大的問題，還是MOS管導通的瞬間，相當于短路到地了，所以才會將電源電壓給瞬間拉低的。
A2所提到的這些方法都嘗試過了：
1、C2并大電容，一直試到220uF才解決問題，但是電容體積太大（電解電容），外殼裝不下。
2、并聯肖特基，導致MCU端的供電電壓下降了0.2～0.3V，當電池電壓下降到2.0V時就面臨復位的風險了，因為MCU的復位電壓點就設置在1.6～1.8V之間。并且還是要并聯大電容，外殼不允許。
3、MCU本身就是可以工作于2.0V以下的，最低可以到1.6V左右。
請指教，看看是否還有其他解決辦法？
A3：
用pwm，占空比從小到大，慢慢啟動。
Q：
嗯，軟啟動這招已經試過了，效果確實可以，但是客戶不接受，理由是：軟啟動導致馬達緩慢轉起來，在轉動的那一瞬間，感覺很沒勁。
而硬啟動，在啟動的一瞬間有一種“猛然上沖”的感覺，體驗比較爽。這是客戶自己說的，我是死活 提驗不出有啥差別。
該客戶是互聯網客戶，典型的不懂硬件的SB，實在沒招，唉?。?！
A4：
BAT+到單片機VDD，用肖特基二極管，然后電容盡可能的大。把單片機電源與電池隔離，單片機的耗電在壓一壓。
A5：
當以上方法確實用盡，終極方法：電機串小電阻。
A6：
mos管，那個100歐換大點，換個2K，下拉電阻加大，減少耗電。電容就能多抗一會。如果那個3r3換成肖特基，電容應該不需要這么大。電容的體積，不一定很大。
A7：
也許該由電池夾子背鍋。兩個電池如果用電池夾子安裝，有3-4個接觸點，如果彈力不足，或接觸表面不好，接觸電阻可能比較大。
A8：
C1 應該改小。1nF 即可。 二極管D2已經保護了MOSFET，電容只是通過EMC用。
用100nF 會讓電源瞬間跌落一半，甚至更多。MLCC誤差可能達到50%。
電池兩端并聯大電容可以讓電機有“猛然上沖”的感覺，還可以減少其他毛病。一個瓷介電容都沒有點不可思議。
A9：
用宵特基把MCU的電源和其他部分隔開即可。還不行，再加大MCU電源的電容。
A10：
C2并大電容 + 并聯肖特基要一起上，這樣電容應該可以小點。
如果肖特基壓降太大，可以改用低RDS(ON)的PMOS管，
啟動電機前先關了它，過了啟動大電流期再打開。
Q:
A10這個方法測試過了，雖然可以解決問題，但是又引入了其他新的問題，所以最終還是被否決了。
謝謝A8 指教！感覺挺有道理的，回頭我試試。
這個電路是客戶自己設計的，我們只是配合做了MCU及軟件而已?，F在出了問題就賴在我們身上，要求給解決，沒轍啊，只能硬著頭皮上了。
to A7,電池是焊死在板子上的，不存在接觸不良的問題。
