隔離電源的基本概念與重要性
隔離電源是指在輸入與輸出電路之間沒有電氣直接連接的電源系統，通過變壓器、光耦或電容等隔離屏障實現能量和信號的傳輸。根據IEC標準，隔離等級可分為功能型、基本型、補充型和增強型四個級別。在工業控制、醫療設備、通信系統和汽車電子等領域，隔離電源對確保系統安全可靠運行至關重要，它能有效防止高壓浪涌損壞敏感電路，消除不同接地電位引起的干擾問題。
一項關于電源故障的研究表明，超過35%的電子設備故障與電源隔離不足相關。優良的隔離設計能將系統共模噪聲抑制比提高40-60dB，顯著提升系統在惡劣電磁環境下的穩定性。
隔離電源的關鍵技術架構
1. 主流隔離技術比較
現代隔離電源主要采用四種隔離方式，每種方式各有優缺點：
●光電隔離利用光耦器件通過光信號傳輸信息，實現輸入輸出的電氣隔離。其優點在于技術成熟、成本較低，但存在速度受限、老化問題和溫度敏感性等缺點。
●電容隔離采用高頻信號通過電容隔離屏障傳輸數據。這種技術支持高速通信、功耗低，但抗干擾能力較弱，對瞬態電壓的耐受性較差。
●磁耦隔離（變壓器隔離）通過變壓器耦合實現隔離，具有高共模噪聲抑制能力和優良的瞬態抗擾度。不過，磁耦隔離需要較多的外圍元件，設計復雜度較高。
●巨磁電阻(GMR)隔離是較新的技術，利用磁性材料的電阻變化傳輸信號。它在速度與功耗平衡方面表現優異，但成本相對較高。
2. 隔離電源的拓撲結構
隔離式DC/DC轉換器有多種拓撲結構，常見的有：
●反激式轉換器是最常見的隔離拓撲，尤其適用于中小功率應用（通常低于100W）。其特點是結構簡單，成本較低，能提供多路輸出，但效率相對不高。
●正激式轉換器比反激式效率更高，適用于中等功率范圍（50W-250W）。它需要磁復位電路，增加了設計復雜性。
●推挽式和半橋/全橋拓撲適合高功率應用（200W以上），能提供更高的功率密度和效率，但需要更多的開關器件和控制電路。

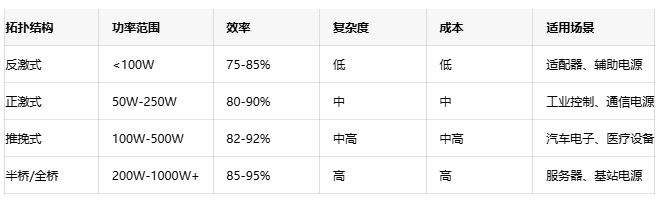

表：不同隔離拓撲結構性能比較
隔離電源的性能指標與測試標準
1. 關鍵性能參數
評估隔離電源性能的核心指標包括：
●隔離電壓是指隔離屏障能承受的最高電壓，通常從基本隔離的1-2kV到增強隔離的4-10kV不等。醫療設備等高風險應用通常要求5kV以上的增強隔離。
●效率衡量電源轉換過程中的能量損失，現代隔離電源的效率通常在80%-95% 之間，取決于拓撲結構和負載條件。
●功率密度表示單位體積的功率輸出，現代隔離DC/DC模塊的功率密度已從早期的3-5W/in3提升至50W/in3以上，這得益于高頻開關技術和先進封裝工藝的發展。
●泄漏電流是指在施加電壓下通過隔離屏障的電流，醫療設備通常要求小于10μA，以保障患者安全。
2. 行業標準與規范
各國針對隔離電源制定了嚴格的技術標準，如中國的NB/T 10285-2019《定壓輸入非穩壓輸出隔離型直流-直流模塊電源》和NB/T 42039-2014《寬壓輸入穩壓輸出隔離型直流-直流模塊電源》。
國際標準方面，IEC 60950-1規定了信息技術設備的安全要求，IEC 60601-1專門針對醫療設備的安全標準。符合這些標準不僅是市場準入的前提，也是產品安全可靠的保證。
隔離電源的創新設計與優化策略
1. 磁元件設計與優化
變壓器是隔離電源的核心元件，其設計直接影響整體性能。傳統繞線變壓器正逐步被平面變壓器取代，后者能提供更一致的性能、更低的輪廓和更好的熱特性。
研究表明，采用三維集成磁元件技術能將電源模塊的體積縮小30%以上，同時通過減少繞組損耗將效率提升2-3個百分點。
2. 開關技術與控制策略
高頻軟開關技術如零電壓開關(ZVS)和零電流開關(ZCS)能顯著降低開關損耗，使隔離電源能在更高頻率下工作，從而減小無源元件的體積。
先進的數字控制技術允許實時優化電源的工作參數，適應不同負載條件。通過自適應死區時間控制和動態頻率調整，能在寬負載范圍內維持高效率。
3. 熱管理與封裝技術
熱管理是高功率密度隔離電源設計的關鍵挑戰。采用熱導率更高的封裝材料和直接鍵合銅(DBC)基板能改善熱量散發，使功率密度提升25%以上。
系統級封裝(SiP)和三維堆疊技術允許將控制IC、變壓器和被動元件集成在單一封裝內，不僅減小了體積，還通過縮短高頻信號路徑降低了EMI。
隔離電源的應用場景分析
●工業與汽車電子
在工業自動化領域，隔離電源為電機驅動器、PLC和傳感器提供安全可靠的電力。特別是對于IGBT/SiC/GaN功率器件，隔離驅動電源需具備高共模瞬態抑制(CMTI) 能力，通常要求大于50kV/μs。
汽車電子中的電池管理系統(BMS)和車載充電器(OBC)也廣泛采用隔離電源，以實現高壓電池組與低壓控制系統之間的安全隔離。
●醫療設備
醫療設備對隔離電源有最嚴格的要求，尤其是患者直接接觸的應用部分。除高隔離電壓外，還要求極低的泄漏電流（通常<10μA），以確?；颊甙踩?a target="_blank" rel="noreferrer">。
●通信與數據中心
通信設備通過隔離電源實現信號調理和噪聲隔離，特別是在長距離通信中，不同接地電位會產生地環路干擾，隔離電源能有效解決這一問題。
數據中心服務器采用隔離電源為總線接口和存儲系統供電，48V至12V/5V的隔離DC/DC轉換器能提供高達98%的效率，顯著降低能源損耗。
隔離電源的未來發展趨勢
寬禁帶半導體技術的應用
氮化鎵(GaN)和碳化硅(SiC) 功率器件的使用正在革命性地改變隔離電源設計。這些材料具有更高擊穿場強、更快開關速度和更低導通電阻，允許隔離電源在更高頻率、更高溫度下工作。
實驗表明，基于GaN的隔離反激轉換器能在500kHz頻率下實現94%的效率，遠比傳統硅基MOSFET的同類設計優秀。
智能化與集成化
未來隔離電源將更加智能化和可配置。通過數字接口（如PMBus），系統能夠監控電源狀態、調整輸出電壓、設置電流限制和響應故障條件。
高度集成的隔離電源模塊將控制器、驅動電路、變壓器和反饋元件全部封裝在緊湊的外殼中，大大簡化了設計流程，縮短了產品上市時間。
新材料與新結構
新型磁材料如非晶合金和納米晶軟磁材料能在更高頻率下保持低損耗，為MHz級別的隔離電源設計奠定基礎。
三維集成電路(3DIC)技術允許將功率器件和控制電路垂直堆疊，通過硅通孔(TSV) 互連，大幅減小寄生參數，提升功率密度和開關頻率。
結論
隔離電源技術持續演進，在安全性、功率密度和效率方面不斷突破。隨著寬禁帶半導體應用、先進封裝技術和智能控制算法的發展，下一代隔離電源將更加緊湊、高效和可靠，為日益復雜的電子系統提供堅實的動力基礎。工程師在設計隔離電源時，需綜合考慮安全標準、拓撲選擇、熱管理和成本因素，才能在多項約束條件下找到最優解決方案。
