本文對浪涌抗擾度試驗中新老標準的差異化進行解讀，內容包括電源線耦合/去耦網絡EUT端口的電壓波形和電流波形的要求、用在互連線試驗上的耦合/去耦網絡、針對高速通信線路的耦合/去耦網絡、新版標準中增加了對金屬接地參考平板的要求，并對于標準執行中可能遇到安裝浪涌測試設備后實驗室的跳閘問題、浪涌輸出與浪涌發生器機殼浮空的問題、殼絕緣設備的共模試驗問題、DC/DC變換器的浪涌試驗問題、被試設備的浪涌電壓施加問題提出了解決方案。

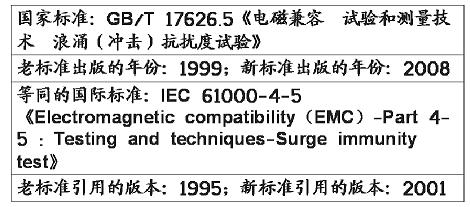

浪涌抗擾度試驗



下面是新、老國標中主要的不同部分。

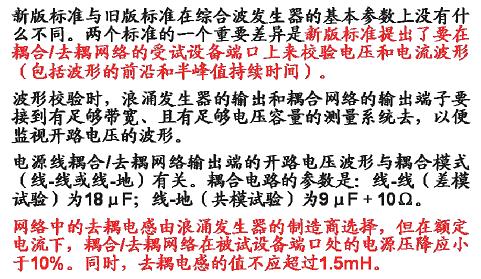

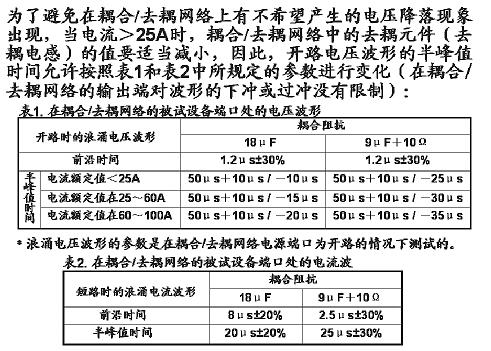

電源線耦合/去耦網絡EUT端口的電壓波形和電流波形的要求


                      [page]

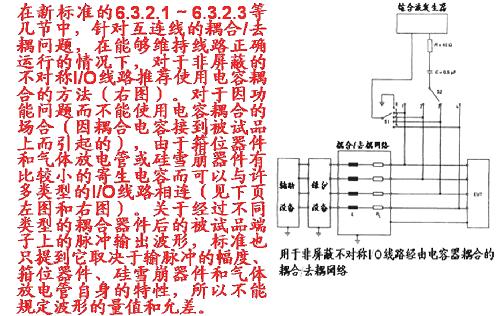

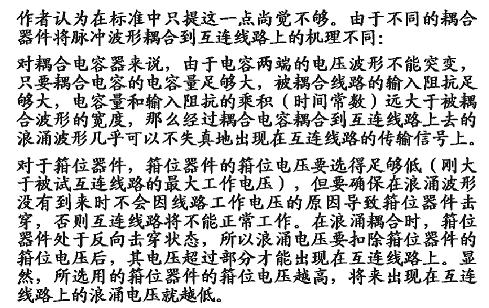

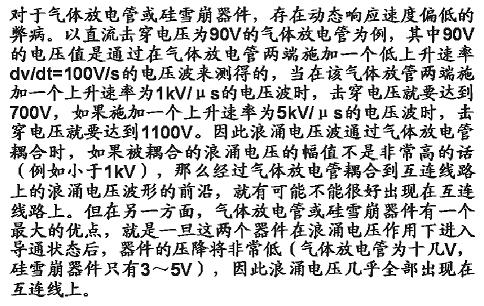

用在互連線試驗上的耦合/去耦網絡








                             [page]

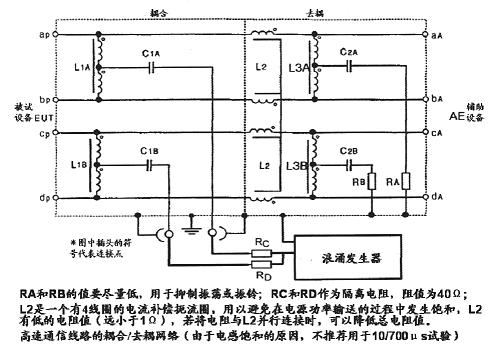

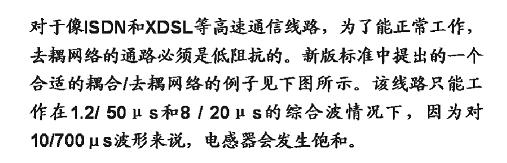

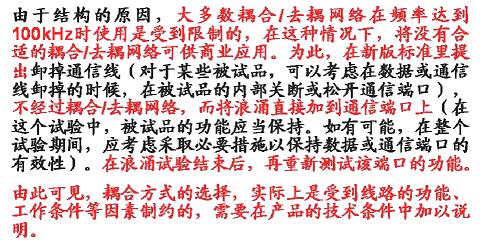

針對高速通信線路的耦合/去耦網絡

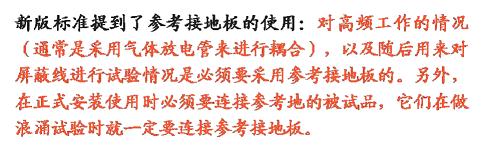

新版標準中增加了對金屬接地參考平板的要求



對于標準執行中可能遇到的幾個問題

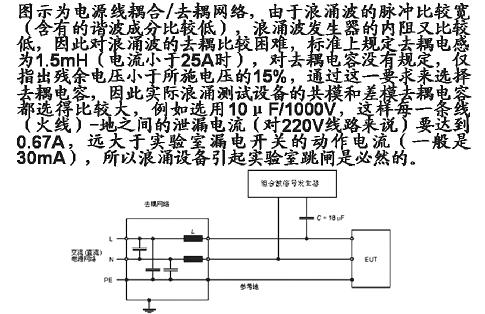

安裝浪涌測試設備后實驗室的跳閘問題
                         [page]

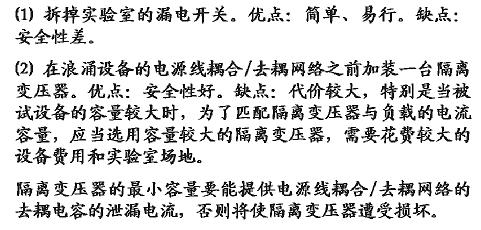

解決這一問題的方法：

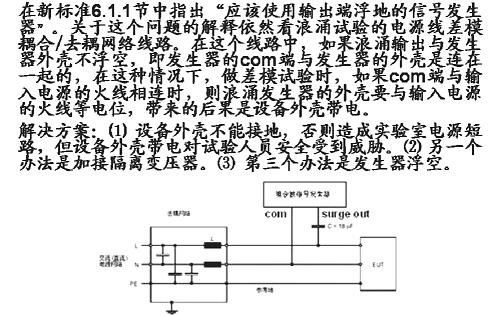

浪涌輸出與浪涌發生器機殼浮空的問題

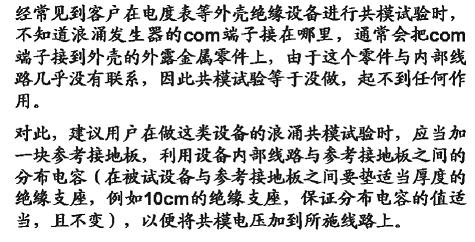

殼絕緣設備的共模試驗問題

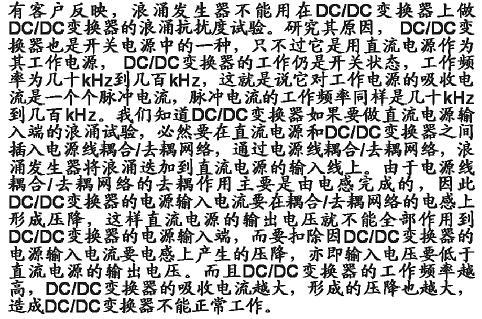

DC/DC變換器的浪涌試驗問題


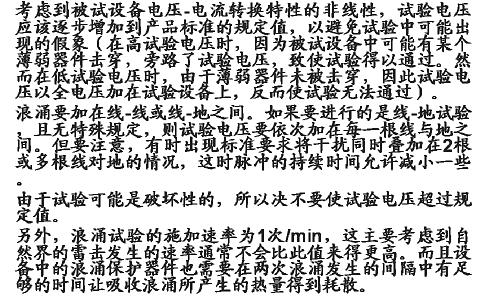

被試設備的浪涌電壓施加問題
