【導讀】PA控制器用在基站系統中為PA提供所需的精確柵壓。當前MIMO系統的通道數較多，同時，每一通道的PA級數也較多，意味著如果不考慮柵壓復用情況，設計者需要更多的PA控制器來進行柵壓控制，以達到更好的PA性能。TI的AMC7932集成了32路12bitDAC，為客戶提供更好的PA控制器解決方案。
在某些系統中，會出現不同PA共用一路柵壓的情況。在理想狀態下，這種應用沒有問題，因為相同型號的PA要求的柵壓點會是一致的。但是在實際系統中，由于不同PA的溫度不同，各個器件自身的差異性，會導致所要求的柵壓有一定的差異。
1、功放柵壓復用為PA系統帶來了什么
使用ADS軟件，基于Part Number為MW6S004N的PA進行了仿真。對功放的柵壓進行掃參，對功放的增益以及IP3性能仿真。
首先確定管子的靜態工作點，原理圖如圖一，仿真結果如圖二。最終在掃參原理圖中確定靜態工作點為VGS=2.8V，IDS=40mA。

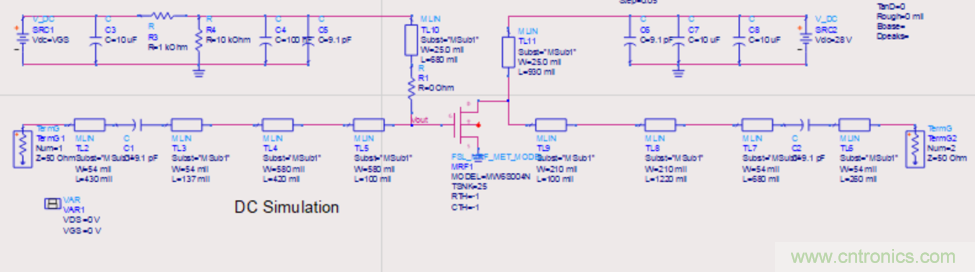

圖1：功放靜態工作點仿真原理圖

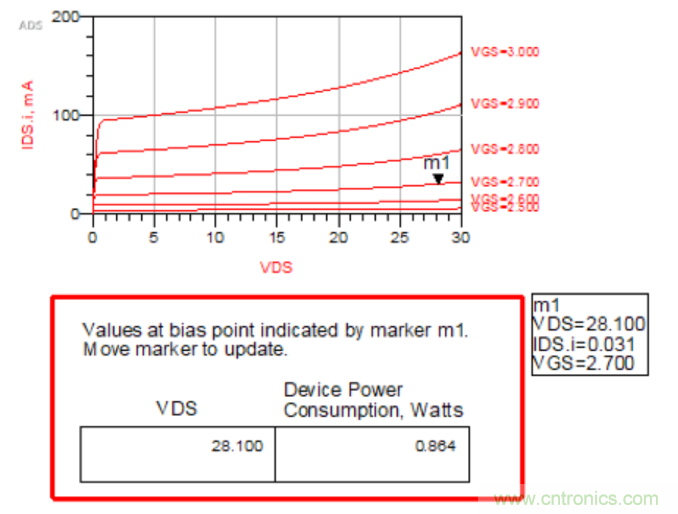

圖2：功放靜態工作點仿真結果
根據上面得出的靜態工作點建立掃參仿真原理圖如圖3所示。在原理圖中對功放的增益進行關于VGS的掃參。仿真結果如圖4所示，可以看出當VGS在工作點附近時，變化0.5V，最大可能帶來1.3dB的增益變化。
圖3：功放增益變化仿真原理圖

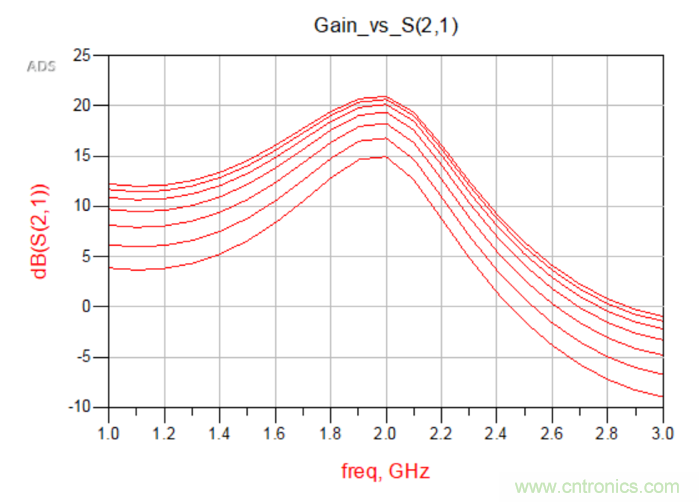

圖4：功放增益隨VGS變化動態結果

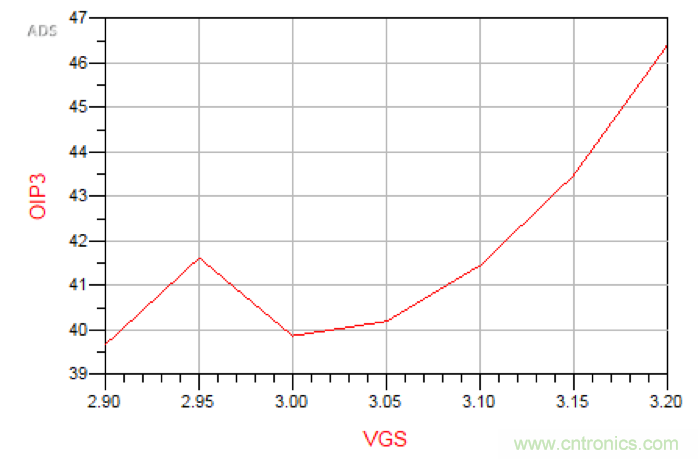

功放OIP3隨VGS變化的動態結果如圖5所示?？梢钥吹皆陟o態工作點附近，VGS的0.5V差異最多會帶來功放的OIP3的 2db差異。
圖5：功放OIP3隨VGS變化動態結果
從以上的仿真結果可以得出結論，功放的柵壓精度對功放的增益以及線性性能有較大的影響。因此需要精確控制功放柵壓來保證功放的性能穩定?；綯RX+PA工作時，如果使用不繼承溫補電路的PA，不同的位置的PA溫度差異可能給不同功放帶來百mV級別的差異，因此功放的柵壓復用用法在一些場景下會對PA性能產生影響，需要更多的DAC通道來進行精確的柵壓控制。
2、AMC7932為PA帶來高精度、多通道的控制解決方案
TI的PA控制器芯片AMC7932集成了32路12bit DAC。在使用AMC7932的DAC控制PA柵壓時，意味著柵壓的步進為1.2mV?；谠摋l件，對柵壓進行1.2mV的步進，在1.95G-2G頻率范圍仿真功放的增益及OIP3，結果如圖6和圖7所示：
圖6：使用AMC7932進行PA柵壓控制的PA的增益

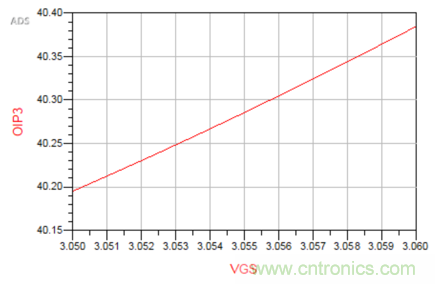

圖7：使用AMC7932進行PA柵壓控制的PA的OIP3
可以得出結論，使用AMC7932進行柵壓控制，DAC帶來的量化誤差帶來對PA性能的影響為：功放增益最多變化0.05dB，功放OIP3最多變化0.01dB。能夠滿足基站功放指標定標。
