目標



本活動的目的是研究BJT的共發射極配置。



背景知識



共發射極放大器是三種基本單級放大器拓撲之一。BJT共發射極放大器一般用作反相電壓放大器。晶體管的基極端為輸入，集電極端為輸出，而發射極為輸入和輸出共用（可連接至參考地端或電源軌），所謂“共射”即由此而來。



材料



●   ADALM2000主動學習模塊

●   無焊面包板

●   五個電阻

●   一個50 kΩ可變電阻、電位計

●   一個小信號NPN晶體管(2N3904)



指導



圖1所示配置展現了用作共發射極放大器的NPN晶體管。選擇適當的輸出負載電阻R_L ，用于產生合適的標稱集電極電流I_C，V_CE電壓約為V_P (5 V)的一半。通過可調電阻RPOT與RB來設置晶體管(IB)的標稱偏置工作點，進而設置所需的IC。選擇適當的分壓器R1/R2，以便通過波形發生器W1提供足夠大的輸入激勵衰減?？紤]到在晶體管VBE的基極上會出現非常小的信號，這樣做更容易查看發生器W1信號。衰減波形發生器W1信號通過4.7 uF電容交流耦合到晶體管基極，以免干擾直流偏置條件。

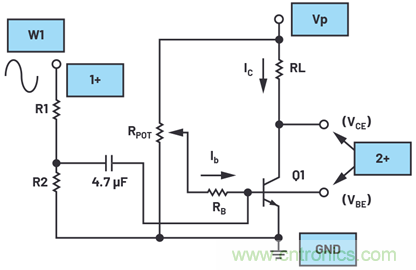

圖1.共發射極放大器測試配置。



硬件設置



波形發生器輸出W1配置為1 kHz正弦波，峰峰值幅度為3 V，偏移為0 V。并將其連接在示波器通道1+上，以顯示發生器輸出的信號W1。示波器通道2 (2+)用于交替測量Q1基極和集電極的波形。



圖2.共發射極放大器測試配置面包板連接。



程序步驟



打開連接到BJT晶體管集電極(V_P = 5 V)的電源。



配置示波器以捕獲多個周期的輸入信號和輸出信號。



圖3和圖4是使用LTspice®得到的仿真電路波形圖示例。

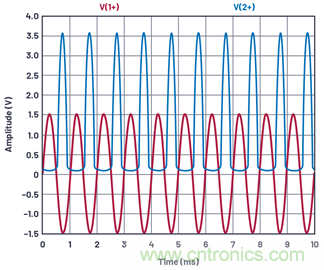

圖3.共發射極放大器測試配置，V_IN 和V_CE。

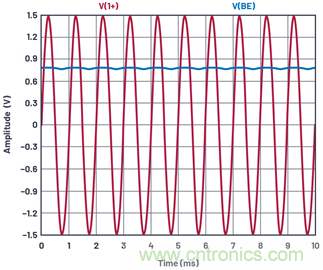

圖4.共發射極放大器測試配置，V_IN 和V_BE。



共發射極放大器的電壓增益A可以表示為負載電阻R_L與小信號發射極電阻r_e的比值。晶體管的跨導g_m是集電極電流I_c和所謂的熱電壓kT/q的函數，在室溫下其近似值約為25 mV或26 mV。





小信號發射極電阻為1/gm且可視為與發射極串聯?，F在，在基極上施加電壓信號，相同的電流（忽略基極電流）會流入r_e和集電極負載R_L。因此，由R_L與r_e的比值可得到增益A。





圖5所示為另一種共發射極放大器測試電路方案。除了兩個小優勢之外，所有屬性基本相同。其中一個優勢是基極電流偏置不再取決于指數基極電壓(V_BE)。第二個優勢是AWG1衰減后輸出的交流小信號與基極偏置電路無關，并且無需交流耦合。當把交流小信號接在運算放大器的同相端子時，由于負反饋的作用，它也會出現在晶體管的基極端（反相運算放大器輸入）。



圖5.替代方案的共發射極放大器測試配置。

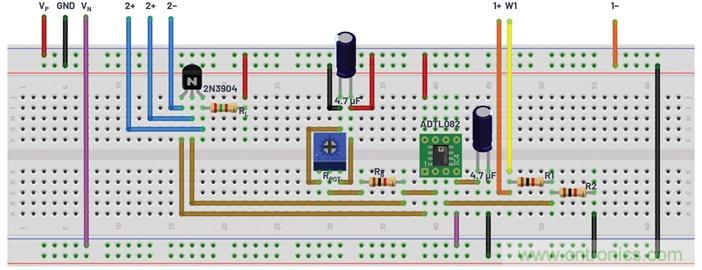

圖6.替代方案的共發射極放大器測試配置面包板連接。



提供負反饋 的自偏置配置



目標



本節旨在研究添加負反饋對穩定直流工作點的效果。晶體管電路最常用的一種偏置電路是發射極自偏置電路，它使用一個或多個偏置電阻來設置晶體管I_B, I_C, 和I_E三個初始直流電流。



圖7.替代方案的共發射極放大器測試配置，V_IN 和 V_BE。

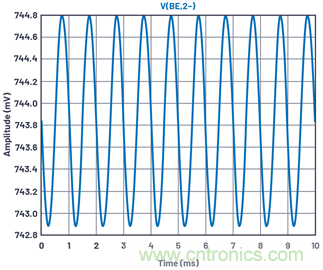

圖8.替代方案的共發射極放大器測試配置V_BE縮放。

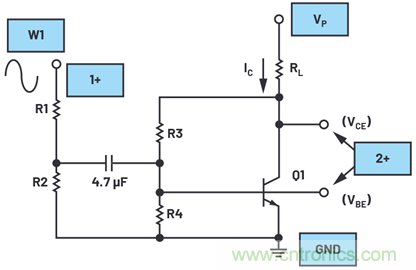

圖9.自偏置配置。



硬件設置



波形發生器輸出W1配置為1 kHz正弦波，峰峰值幅度為3 V，偏移為0 V。并將其連接在示波器通道1+上，以顯示發生器輸出的信號W1。示波器通道2 (2+)用于交替測量Q1基極和集電極的波形。

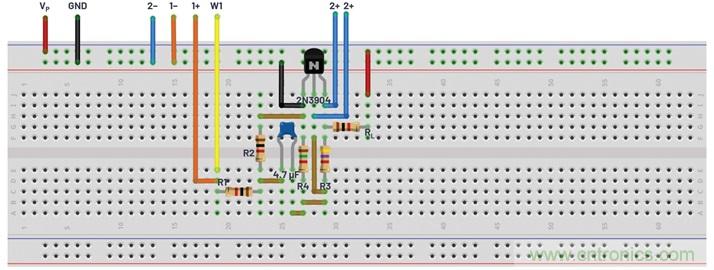

圖10.自偏置配置面包板連接



程序步驟



打開連接到BJT晶體管集電極(V_P = 5 V)的電源。



配置示波器以捕獲多個周期的輸入信號和輸出信號。



圖11和圖12是使用LTspice® 得到的仿真電路波形圖示例。



圖11.自偏置配置，V_IN 和V_CE。



圖12.自偏置配置，VI_IN 和 V_BE。



目標



共發射極放大器為放大器提供反相輸出，具有極高增益，而且各晶體管之間的差異很大。此外，由于與溫度和偏置電流密切相關，增益有時無法預測?？梢酝ㄟ^在放大器級配置一個小值反饋電阻來改善電路的性能。



附加材料



一個5 kΩ可變電阻、電位計



指導



如圖13所示，斷開Q1發射極的接地連接，插入R_E（一個5 kΩ電位計）。調整R_E ，同時注意觀察晶體管集電極上的輸出信號。

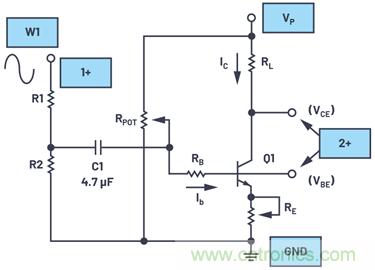

圖13.添加了發射極負反饋。



添加發射極負反饋



目標



本活動的目的是研究添加發射極負反饋的影響。



硬件設置



波形發生器輸出W1配置為1 kHz正弦波，峰峰值幅度為3 V，偏移為0 V。并將其連在接示波器通道1+上，以顯示發生器輸出的信號W1。示波器通道2 (2+)用于交替測量Q1基極和集電極的波形。



圖14.添加了發射極負反饋的面包板連接。



程序步驟



打開連接到BJT晶體管集電極(V_P = 5 V) 的電源。



配置示波器以捕獲多個周期的輸入信號和輸出信號。



圖15和圖16是使用LTspice® 得到的仿真電路波形圖示例。

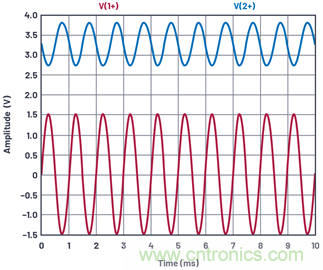

圖15.添加了發射極負反饋，V_IN 和 V_CE。



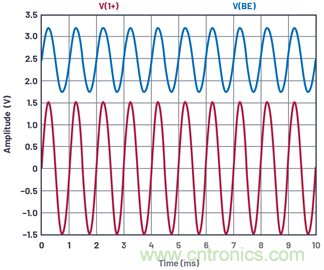

圖16.添加了發射極負反饋，V_IN 和 V_BE。



提高發射極負反饋放大器的交流增益



添加發射極負反饋電阻提高了靜態工作點的穩定性，但降低了放大器增益?？赏ㄟ^在負反饋電阻R_E上添加電容C2，在一定程度上恢復了交流信號的較高增益，如圖17所示。

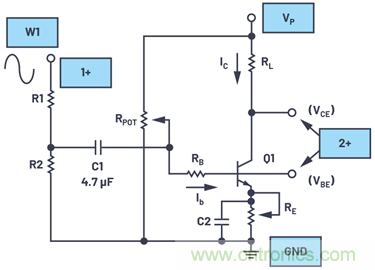

圖17.添加C2可提高交流增益。



硬件設置



波形發生器輸出W1配置為1 kHz正弦波，峰峰值幅度為3 V，偏移為0 V。并將其設連接在示波器通道1+上，以顯示發生器輸出的信號W1。示波器通道2 (2+)用于交替測量Q1基極和集電極的波形。

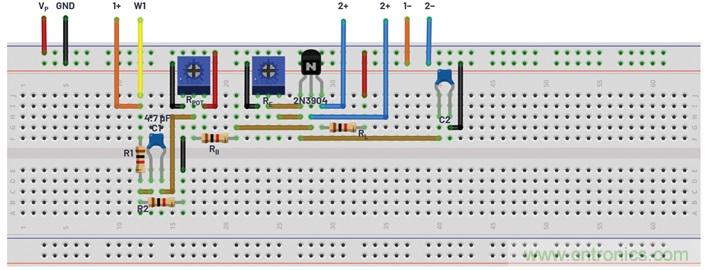

圖18.添加C2之后的面包板連接，用于提高交流增益。



程序步驟



打開連接到BJT晶體管集電極(V_P = 5 V) 的電源。



配置示波器以捕獲多個周期的輸入信號和輸出信號。



圖19和圖20是使用LTspice® 得到的仿真電路波形圖示例。



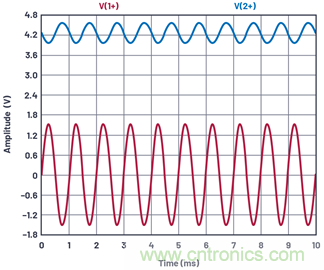

圖19.添加C2可提高交流增益V_IN 和 V_CE。



圖20.添加C2可提高交流增益V_IN 和 V_BE。



問題



對于共發射極放大器電路設置，增加RL會對電壓增益A產生什么影響？
