【導讀】汽車電子系統正面臨功能安全與信息安全雙重風暴。NXP S32K3系列MCU通過 硬件安全引擎(HSE) 與 生命周期單向鎖 構建的深度防護體系，將調試接口安全等級提升至軍工級別。該技術已在IAR Embedded Workbench for Arm平臺實現全鏈路落地，為車載控制器筑起"開發-部署-運維"全周期安全防線。

一、不可逆生命周期間：調試權限的時空結界

S32K3通過芯片級熔絲機制建立單向流動狀態機，將系統全周期劃分為絕對隔離的安全域：

• 研發沙盒期（CUST_DEL前） ：開放全功能調試接口，支持HSE底層寄存器讀寫

• 量產封鎖期（OEM_PROD/IN_FIELD） ：激活 Trusted模式 ，物理隔離非授權調試探針




  關鍵防御邏輯：


  ? 生命周期狀態轉換不可逆，防止攻擊者回退至開發狀態
  ? 不同狀態對應獨立密鑰派生樹（示意圖2的密鑰分支結構）
  ? OEM_PROD階段強制關閉邊界掃描(JTAG)端口，僅保留SWD安全通道

二、雙因子認證引擎：靜態與動態的復合裝甲

HSE安全子系統集成兩類認證協議，構建階梯式驗證堡壘：

? 核心機制：燒寫在OTP區域的128位根密鑰（熔斷后不可讀?。?nbsp;

? 解鎖流程：調試器復位后提交預置密鑰比對

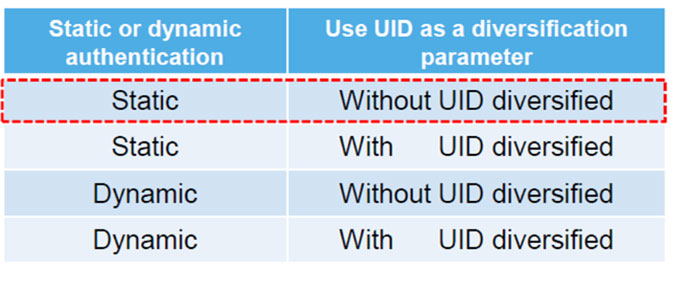

? 密鑰變體：支持UID綁定型（芯片唯一）或通用型產線密鑰

? 物理特性：抗功耗分析攻擊的屏蔽布線層

秘鑰認證

三、三層熔斷式端口防護

ADKP密鑰超越認證憑證功能，構成硬件級控制中樞：

• 物理層熔斷：OTP編程階段永久熔斷調試端口物理通路

• 協議層過濾：HSE實時解析SWD指令流，攔截非法調試操作

• 自毀保護機制：暴力破解嘗試觸發存儲區清零電路




  部署鐵律：


  ? ADKP必須在CUST_DEL階段完成燒錄
  ? OEM_PROD狀態下調試訪問需通過安全引導加載程序(SBL)實現
  ? IN_FIELD階段支持OTA加密證書輪換

結語：從訪問控制到安全基座的重構

NXP S32K3通過 不可逆狀態機（時空隔離）× 硬件密鑰引擎（雙因子認證）× 熔斷保護機制（三層防護）的技術三角，重新定義了汽車電子調試安全標準。當IAR調試器與HSE建立加密握手時，每個指令都在硬件級安全隧道中傳輸。這種芯片層與工具鏈的深度協同，為智能汽車鑄就了無法繞過的"數字護城河"。
