【導讀】蘋果公司的產品總是用各種特殊的配件來增加拆解的難度，不過，正所謂一山更有一山高，不論蘋果再怎么設計那些煩人的部件，我們還是能夠拆開它，因為拆家迷們的能量是無比強大的！今天正式帶來IPAD MINI 2 RETINA的內部大揭秘！趕快來看吧！
第一步
IPAD MINI 2 相關技術參數。
7.9英寸，面內切換液晶326 ppi的2048×1536分辨率。
雙核A7的CPU與64位架構和1 GB RAM。
M7運動跟蹤協處理器。
500萬像素的后置iSight攝像頭，具備1080P攝像，120萬像素支持720p前置攝像頭。
802.11n的雙通道MIMO無線網絡連接。
16，32，64，或128 GB的storagAnnounced 。
第二步
型號：A1489。
蘋果的高端手持設備都在使用一個奇特的新的顏色，“太空灰”。
第三步
在這之前，我們從沒有打開一個用Retina顯示屏的IPAD，但是我們有信心用這個工具包迎接挑戰！
釋放它的前面板，但是膠水妨礙我們釋放它，真的是不爽！
第4步
這款Mini新的更新：視網膜顯示。比去年的MINI厚了0.3mm，但是卻更難修了。
第5步
看起來像蘋果一直在做一些修剪。在此前的iPad Mini的液晶屏蔽板的16個螺絲被認為過多，現在是下降到七個螺絲。
第6步
紅色：我們的小視網膜有一個LG顯示器，搭載了游行DP675 LCD驅動器，類似于iPad AIR中發現的DP655。
橙色：TI的TPS65143A和一對TI TPS65195，所有可能的LCD電源集成電路。
第7步
前玻璃/數字轉換器組件實際上浮出水面了。

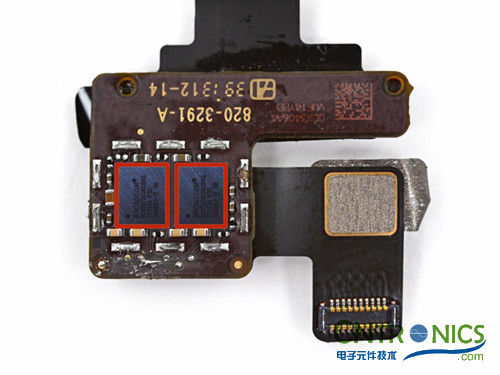

貼雙Broadcom BCM5976觸摸屏控制器。
第8步
我們已經到達動力之源。下面是對黑匣子的符文：

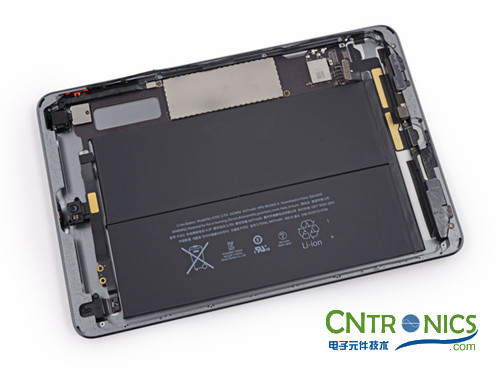

3.75 V，24.3瓦時，6471毫安，巨大的16.3瓦時電池，看來我們已經找到了Retina的皮膚較厚的來源。
第9步

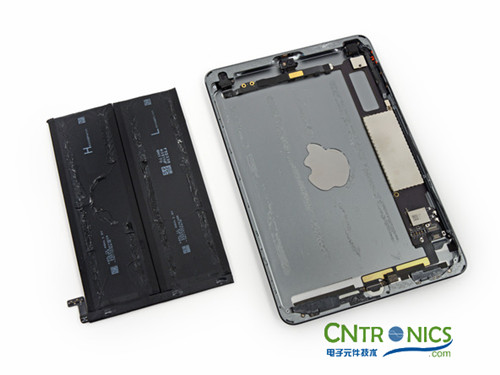

新的雙電池設計意味著更多的膠水更多的邊，去除更麻煩了。
第10步
第一次去的是前置攝像頭。FaceTime的這一點仍是額定功率為120萬像素，720p和標821-1752-A。
在另一面，平時的500萬像素的后置攝像頭。給個鏡頭特寫！
第11步
移除耳機插孔。
周圍的耳機插孔灑在微小的芯片周圍，在空中發現了同樣的。他們很可能音頻放大器。
第12步
迷你馬克塞斯與雙天線的效率。
雙語音盒。
第13步
在這個邏輯板的唯一粘合劑是下位行全連接的，而和連接器堅實的大片膠相反。
第14步
此視網膜Mini的主板有一個漂亮的切口代替。
外觀USI339S0213 Wi-Fi模塊，如iPad的air見過。
第15步
A7包爾必達F8164A1PD1 GB的LPDDR3 DRAM。
恩智浦LPC18A1（蘋果M7運動協處理器）。
東芝THGBX2G7B2JLA0116 GB的NAND閃存。
B334意法半導體的MEMS加速度計/陀螺儀。
第16步
芯片。
蘋果338S1213 Cirrus的音頻編解碼器。
蘋果338S1199，可能hi一對音頻放大器。
蘋果343S0656-A1。
飛兆半導體FDMC6676BZ和FDCM6683的MOSFET。
第17步
迷你iPad的視網膜顯示可修復性：2出10（10是最容易修理）。
LCD和玻璃不熔合在一起，并且可以獨立地進行更換。
電池不焊接到邏輯板或其他元件。
蠅頭小螺絲可以，如果你不小心，很容易放錯地方。不要打噴嚏太用力而脫了下來。
膠粘劑量豐富的地方，前玻璃，電池，前置攝像頭，背面的攝像頭，排線，使維修非常困難焊接到邏輯板，所以不要彎曲它的引腳。
隱藏的螺絲意味著試圖消除內部組件時，你就需要非常勤快。
結束語：怎么樣，看得是不是很過癮，原來IPAD MINI Retina的視網膜就是這個樣子哦，看起來平凡無奇嘛！干嘛弄得這么難拆啊~~小伙伴們是不是也有同感呢？
