以圖一中典型的反激轉換器(flyback converter)為例，去分析電源轉換器的損耗。因為反激轉換器低價位和廣泛的輸入范圍的特性，在實際應用層面受到歡迎。

對一個開關電源而言，主要的損耗包括了傳導損耗(conduction loss)和切換損耗(switching loss)，以及由控制電路所造成的損耗。表二、三、四分別對這些主要損耗，包括主要的傳導損耗和切換損耗，控制電路 所造成的損耗，列出了大約的估算，和常用的解決對策。





表二   主要的開關損耗

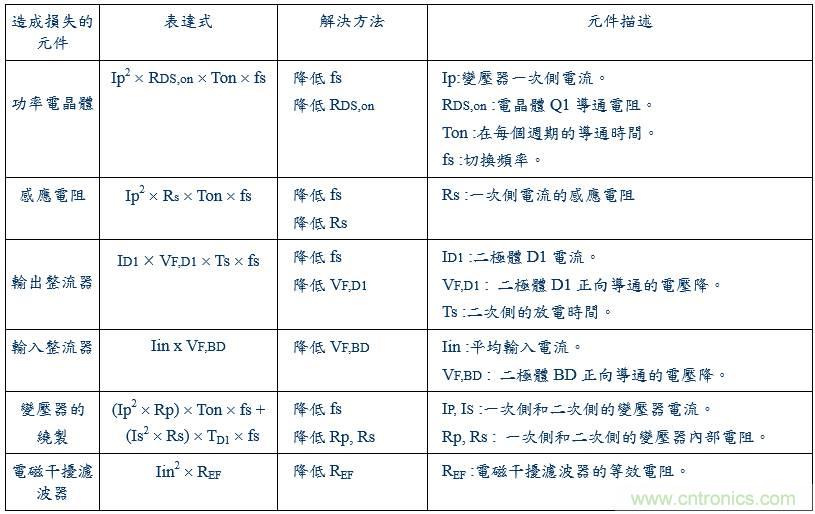

表三    主要的傳導損耗



表四   控制電路的主要損耗



可以很明顯的發現無論是傳導損耗或切換損耗，都和切換頻率有很密切的關系。降低切 換頻率可以有效的降低損耗，特別是在輕載時。但由波寬調變產生器所產生的波寬必須被控 制，免得造成磁性元件的飽和。而且，反激轉換器的輸出能量可以表示為  Po = (Vdc^2 × Ton^2) /(2 × Lp × T) ×η，其中η代表轉換效率。在輕載時，導通時間(Ton)很短暫，增長切換週期(T)，或降低切換頻率(fs)，是一個很直覺的想法。
