在ACDC電源中，輸入電壓一般是來自電網的85V-265V交流高壓，而輸出電壓則是3.3V、5V、12V等直流低壓，因此需要開關電源來實現降壓。開關電源有Buck、Boost和Buck-Boost三大經典拓撲，其中Buck與Buck-Boost均可實現降壓功能。Synergy世輝是世健旗下子公司，擁有豐富的行業經驗與專業的技術實力，世輝公司電源與新能源事業部FAE結合自身經驗，針對小家電的輔助電源應用中該如何選擇拓撲電路以及相關產品，展開詳細介紹。
一、Buck電路

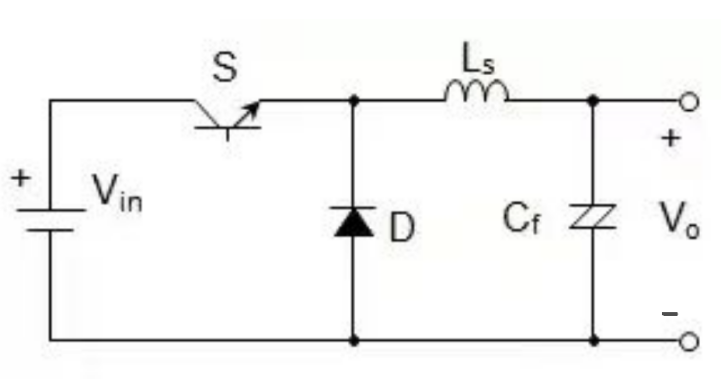

Buck電路是一個降壓電路，Vi=Vls+Vo。因Vi>Vo,故具有降壓作用。

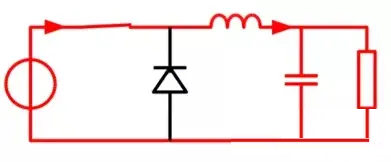

（1）開關管S導通階段
當開關閉合時，續流二極管D是截止的，由于輸入電壓Vi與儲能電感Ls接通，因此輸入-輸出壓差（Vi-Vo）就加在Ls上，使通過Ls上的電流線性地增加。在此階段，除向負載供電外，還有一部分電能儲存在電感Ls和電容Cr中。

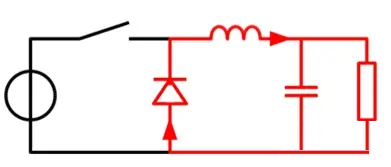

（2）開關管S關斷階段
當開關斷開時，Ls與Vi斷開，但由于電感電流不能在瞬間發生突變，因此在電感Ls上就產生反向電動勢以維持通過的電流不變。此時續流二極管D導通，儲存在電感Ls中的電能就經過有D構成的的回路對負載供電。（主要是電容C對負載供電，此階段一直給電容充電，維持電壓穩定）
二、Buck-Boost電路
Buck-Boost電路的輸入電壓與輸出電壓的極性是相反的。

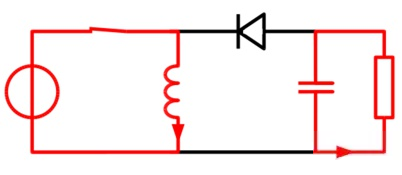

（1）開關管S導通階段
當開關閉合時，輸入電壓通過電感L直接返回，在電感Ls上儲能，此時電容Cr放電，給負載供電。

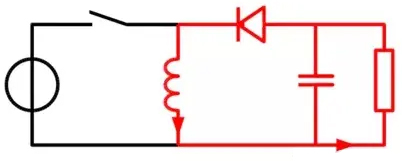

（2）開關管S截止階段
當開關斷開時，在電感Ls上產生反向電動勢，使二極管D從截止變成導通。電感給負載供電并對輸出電容充電，維持輸出電壓不變。

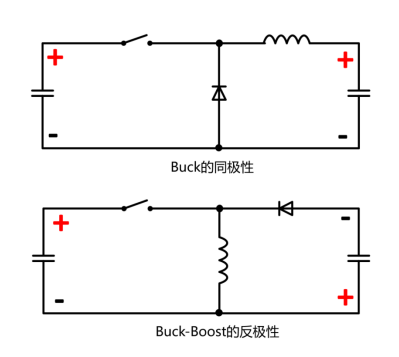

通過以上對比，可得知：Buck-Boost電路的輸入電壓與輸出電壓的極性是相反的。因此，Buck與Buck-Boost兩者最大的區別就在于輸入與輸出電壓的極性：Buck是同極性拓撲，即輸出與輸入電壓的極性相同，二者共地；而Buck-Boost是反極性拓撲，即輸出與輸入電壓的極性相反，輸出端提供負壓（相對輸入電壓）。
在小家電應用場景中的功率模塊控制部分，工程師常用到雙向晶閘管(TRIAC)等交流開關(AC Switch)。而使用負壓驅動交流開關，就能實現更高的電路可靠性與兼容性。在使用交流開關的系統中，往往優先選擇能輸出負壓的Buck-Boost；而在不需要負壓驅動的系統中，則可以選擇Buck拓撲：
?Buck的輸入與輸出端共地，更利于系統的多級拓展。

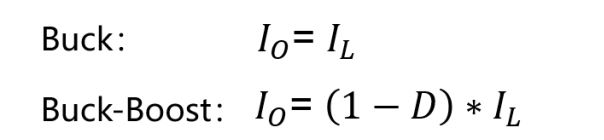

?Buck的電感電流利用率比Buck-Boost更高。在電感電流(IL)相同時，Buck能輸出更大電流(IO)。
三、產品推薦
知道了如何選拓撲后，又該怎么選產品呢？世輝FAE推薦來自上海晶豐明源（BPS）的BP852X系列高性能開關電源驅動芯片，支持Buck和Buck-Boost拓撲，并具有極簡的外圍電路，可應用于低成本的小家電輔助電源設計，如：小家電輔助電源、電機驅動輔助電源、IoT/智能家居/智能照明等多個領域。該系列產品擁有眾多的優秀特性，包括：
集成Vcc電容、續流二極管和反饋二極管
集成650V高壓MOSFET
集成高壓啟動和自供電電路

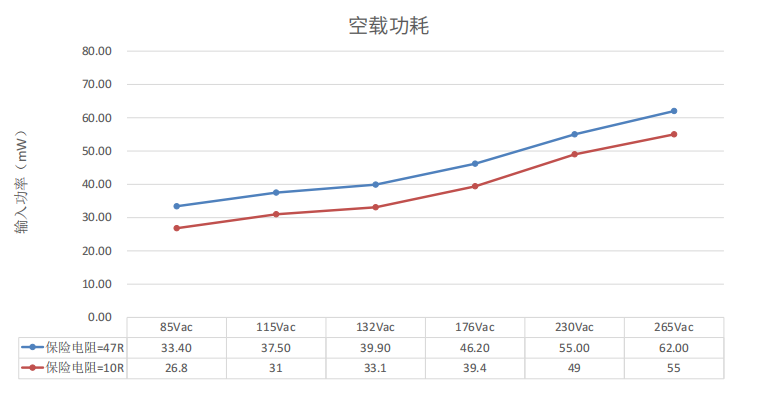

低待機功耗50mW@230Vac
優異的動態響應速度，輸出電壓紋波小
降低音頻噪聲的降幅調制技術
改善EMI性能的頻率調制技術
接下來，世輝FAE將以該系列的BP85226D為例，展開具體介紹。
圖：封裝與規格

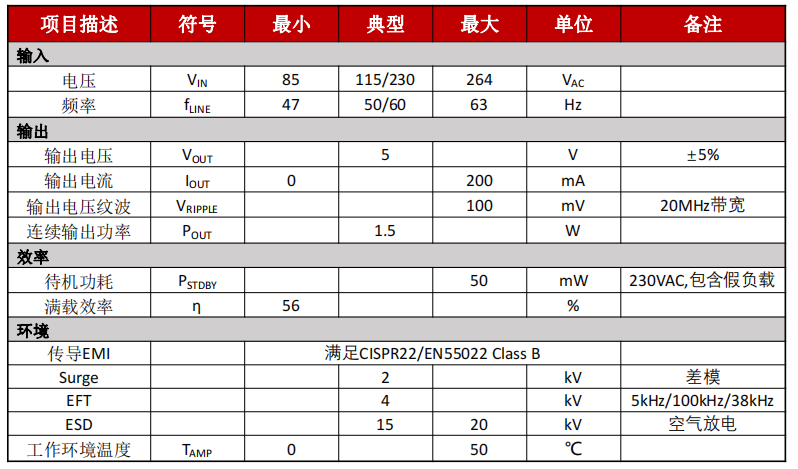

圖：電性能參數表

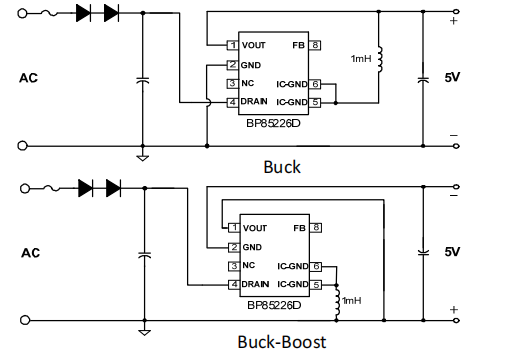

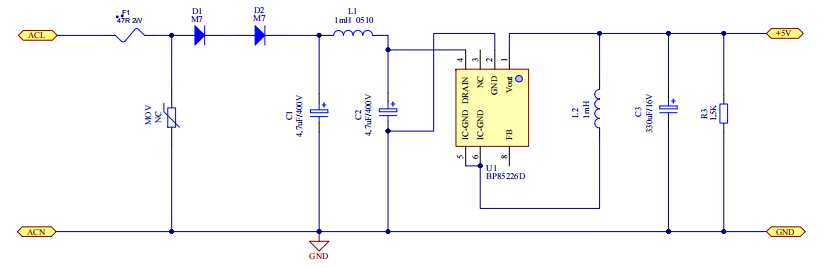

圖：BP85226D應用原理圖

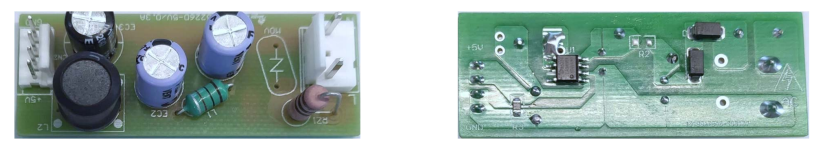

圖：產品實物

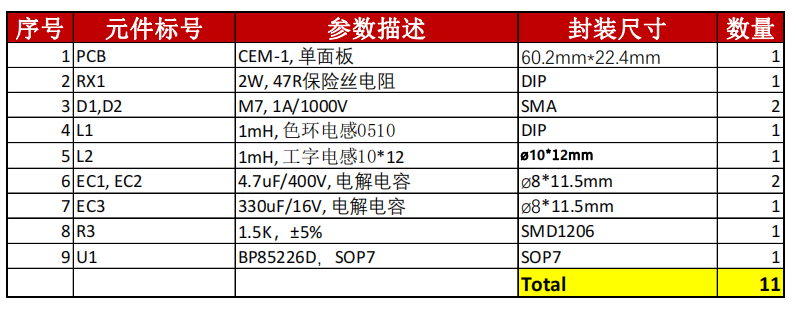

圖：BOM表

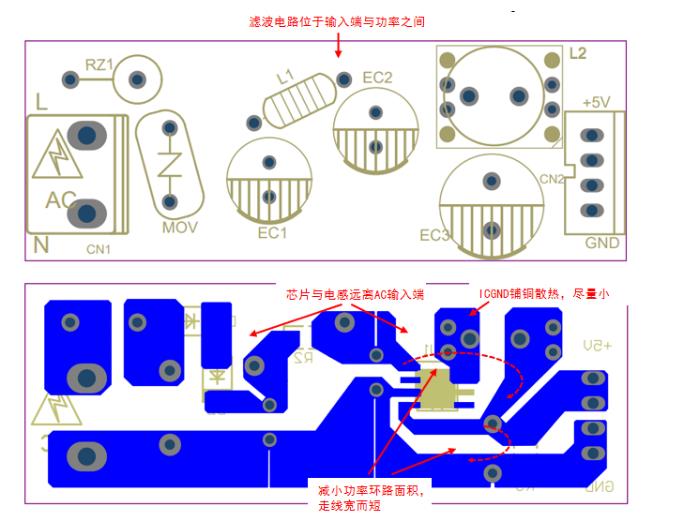

四、PCB Layout及建議
1.IC-GND能起到散熱作用，可以銅散熱。但IC-GND是電壓動點，在滿足散熱的條件下鋪銅面積應盡量??；同時需遠離輸入交流端，以避免容性耦合產生EMI問題。
2.輸出電感可能產生電磁干擾，建議遠離芯片FB腳的同時，也遠離輸入端以避免EMI問題。為了芯片和電壓動點遠離交流輸入端，建議將輸入電解電容放置在芯片和交流輸入端之間。
3.DRAIN接輸入直流母線，為電壓靜點，可以鋪銅散熱。建議DRAIN和FB、IC-GND的走線距離大于2mm。
4.盡量減小功率環路面積以避免EMI干擾并提高系統可靠性。以Buck 為例，建議縮小輸入電容、內置MOSFET、電感、輸出電容組成的勵磁回路，以及電感、輸出電容、續流二極管組成的續流回路面積。
5.建議功率回路的走線寬而短, 以提高系統可靠性，比如母線到GND引腳的走線、GND到輸出電容的走線等。
6.反饋回路面積與走線長度也應減小，以提高可靠性。
7.如果由于客觀因素(例如PCB板形狀等)導致Layout無法充分滿足第5、6條建議時，可在VOUT和GND之間靠近引腳位置放置100nF(104)貼片電容，從而提高系統可靠性。
圖：電感選取建議

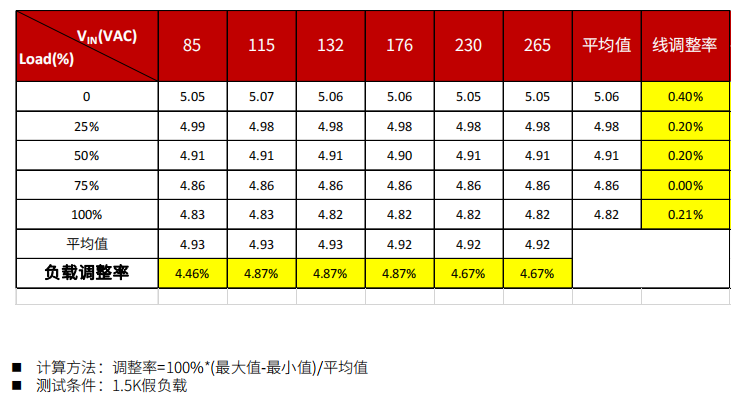

圖：負載調整率

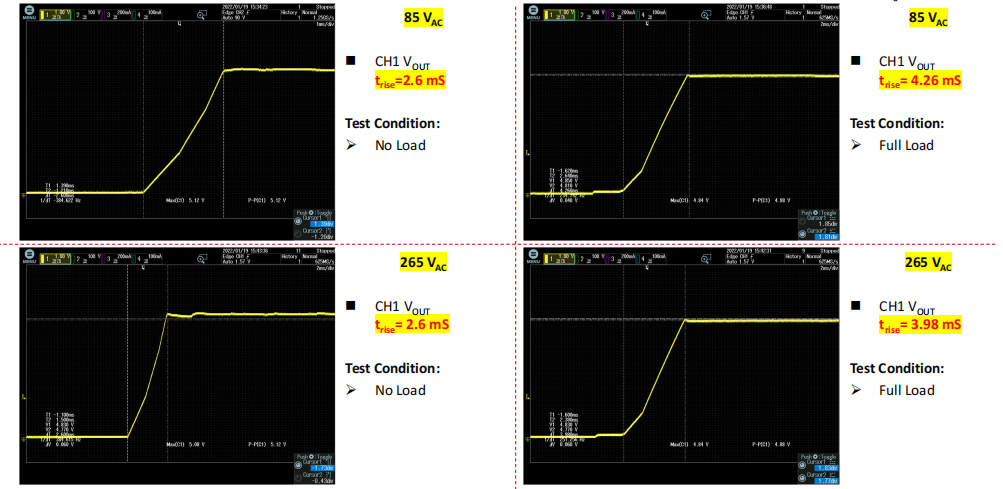

圖：啟動波形
圖：輸出電壓紋波

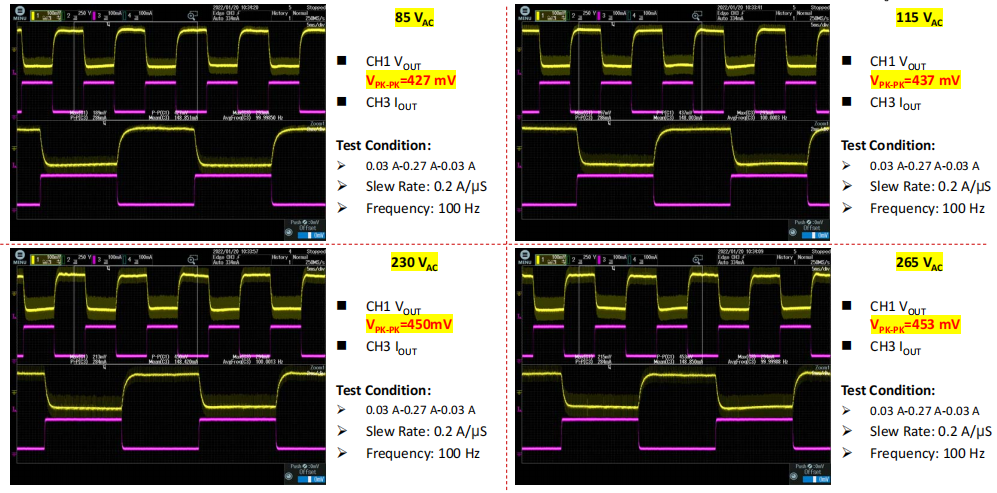

圖：動態響應

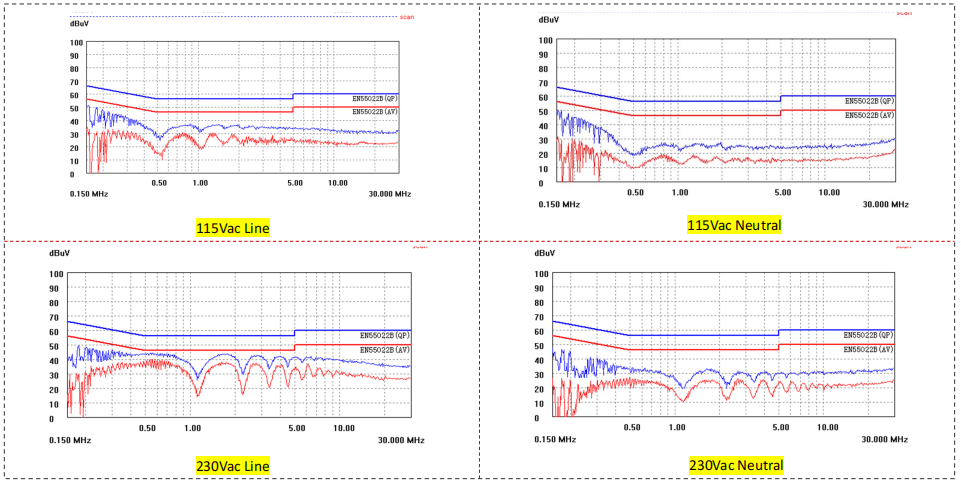

圖：傳導EMI
圖：浪涌

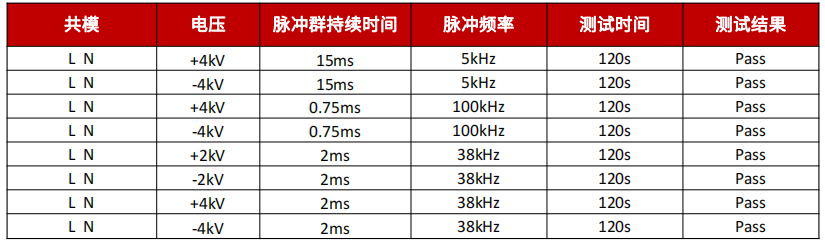

圖：群脈沖測試

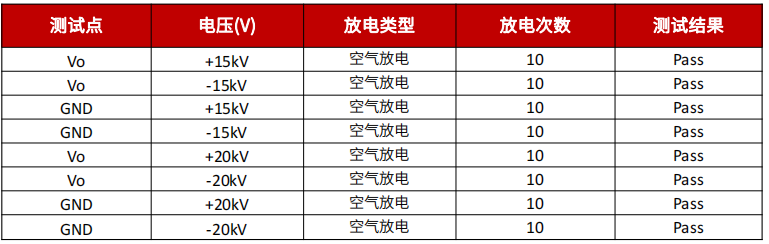

圖：ESD測試*
*以上測試結果為實驗室條件下真實測試下得出，實際產品視應用環境和批次差異，可能存在不同，晶豐明源保留最終解釋權。

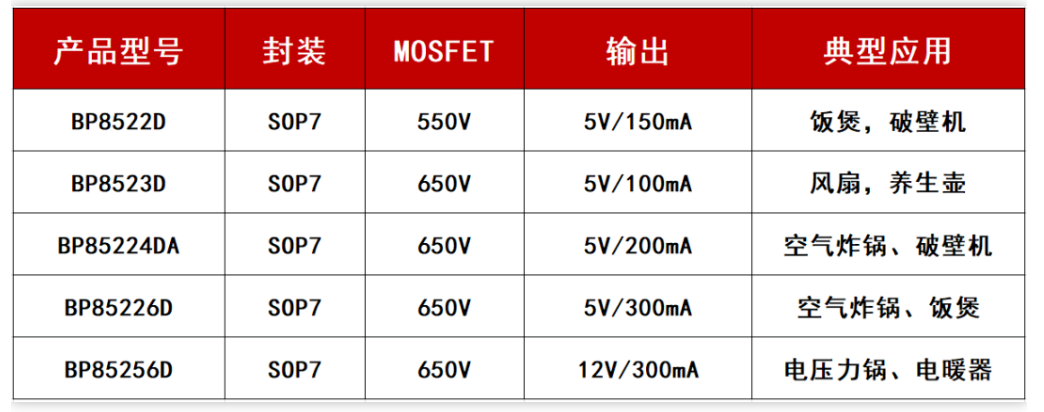

圖：BP852X系列產品選型表
總結
晶豐明源的BP852X系列芯片具有極簡的外圍電路以及超高的集成度，能極大地降低應用方案的成本與備貨難度；豐富的保護有助于加強系統穩定性；此外，該產品還兼具優秀的動態響應、待機功耗和輸出調整等性能, 因此非常適合用于小家電的輔助電源。Synergy世輝可提供全系列產品及相關的技術支持。
