【導讀】市場上有各種驅蟲/驅蚊器賣，但是買的總是沒有自己做的來的有成就感，同時送給心愛的她，自己DIY是不是顯得也更有誠意？本文為大家介紹一款簡易超聲波驅蟲器電路設計，采用555時基集成電路制作，它在工作時能產生48kHz的超聲波，可以驅趕在200米以內活動的蚊子，蒼蠅、蟑螂和老鼠。有興趣的可以嘗試下！
本例介紹一款采用555時基集成電路設計制作的簡易超聲波驅蟲器，它在工作時能產生48kHz的超聲波，可以驅趕在200米以內活動的蚊子、蒼蠅、蟑螂和老鼠。
電路工作原理

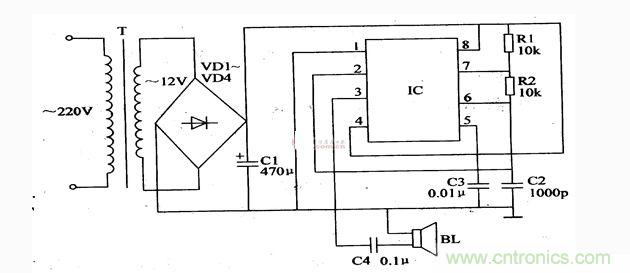

該電子驅蟲器由電源電路和多諧振蕩器組成部分成，如圖所示。
電源電路由電源變壓器T,整流二極管VD1-VD4和濾波電容器C1組成。
多諧振蕩器由時基集成電路IC和電阻隔器R1，R2，電容器C2，C3組成部分成。
C4為耦合電容不得器;BL為揚聲器。
接通電源后，交流220V電壓經T降壓，VD1-VD4整流和C1濾波后，產生12V(Vcc)直流電壓供給IC。
多諧振蕩器通電振蕩工作后，從IC 的3腳輸出頻率為48kHz的矩形波，該矩形波通過BL轉換成超聲波并向外輻射出去，即可驅趕附近的害蟲。
調整Rl、R2的阻值或C2的容量，可以改變多諧振蕩器的工作頻率。
元器件選擇
Rl和R2均選用1/4W碳膜電阻器。
Cl選用耐壓值為16V的鋁電解電容器;C2選用高頻瓷介電容器;C3和C4均選用獨石電容器。
VDl-VD4均選用1N4007型硅整流二極管。
IC選用NE555型時基集成電路。
T選用3W、二次電壓為l2V的電源變壓器。
BL選用0?25W、8Ω的電動式揚聲器。
